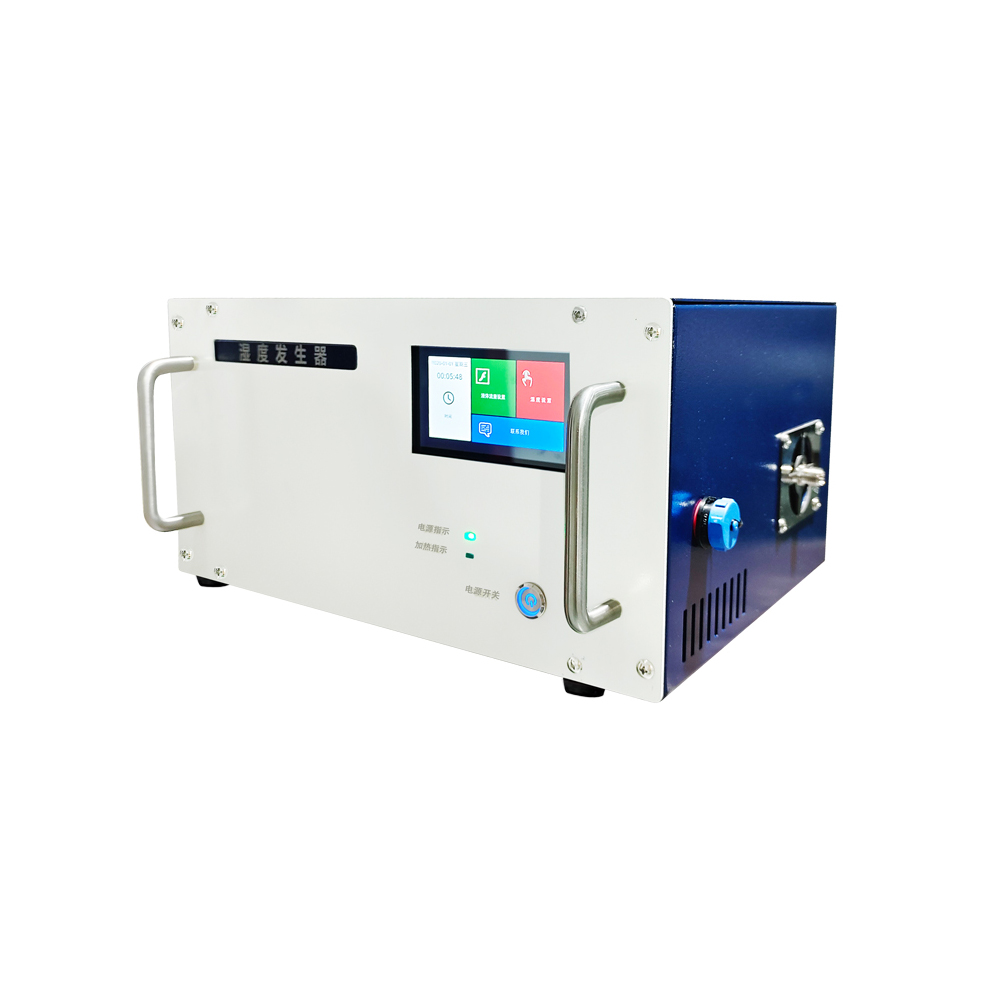

随着半导体制造工艺向纳米级精度迈进，生产环境中的温湿度控制已成为影响芯片良率与可靠性的核心因素之一。精密湿度发生器凭借其高稳定性、低不确定度和快速响应能力，在半导体行业中被广泛应用于环境模拟、工艺控制与设备校准。

一、 为何半导体制造需要精密湿度控制

半导体制造过程中，湿度波动可能导致以下问题

1、 光刻胶失效：湿度变化影响光刻胶的黏附性与曝光精度，导致图形偏移或缺陷；

2、 金属氧化：高湿度环境加速铜、铝等导体的氧化，降低导电性能；

3、 经典积累：干燥环境（低至5% RH）易引发静电放电（ESD），损坏敏感元件；

4、 洁净室稳定性：湿度与温度耦合波动会破坏空气粒子沉降规律，影响洁净度等级。

而精密湿度发生器通过动态法或双压双温法生成10%~95% RH范围内可调的稳定湿度环境，其露点温度精度可达±0.1°C，为半导体工艺提供精准的环境保障。

二、 精密湿度发生器在半导体制造中的核心应用场景

1、 光刻工艺环境模拟

光刻机内部需维持恒定的低湿度环境（通常40%~50% RH），以控制光刻胶挥发速率。精密湿度发生器通过分流法湿度发生技术，结合质量流量控制器（MFC）精确调节氮气与水分比例，确保光刻胶涂覆均匀性。

2、 封装测试环境控制

芯片封装过程中，湿度过高会导致引线键合失效。采用冷镜式露点仪监测的湿度发生器可实时调整环境至30%~60% RH，防止焊点氧化并提升封装良率。

3、 洁净室动态校准

半导体洁净室需符合ISO 14644-1标准，湿度波动需控制在±1% RH以内。精密湿度发生器作为标准湿度源，通过NIST可追溯校准，定期验证洁净室传感器的准确性。

4、 晶圆存储环境管理

晶圆长期存储要求湿度低于10% RH以防止表面水解。基于渗透管湿度源的精密设备可稳定生成超低湿度环境，并集成数据采集系统实现远程监控。

三、 选择精密湿度发生器的关键指标

半导体厂商在选型时需重点关注：

湿度范围与精度：支持极端低湿（<5% RH）或高湿（>90% RH）需求；

响应时间：湿度阶跃变化（如从30%升至80% RH）需在5分钟内完成；

兼容性：适配氮气、惰性气体等多种工艺气体；

认证标准：符合ASTM E337、JJF 1076-2020等行业规范。

四、 未来趋势

随着半导体工艺复杂度提升，精密湿度发生器正朝着以下方向演进：

1、 多参数耦合控制：集成温度、湿度、气压同步调节，满足3D封装等新工艺需求；

2、 AI驱动预测性维护：通过机器学习预测传感器漂移，自动触发校准流程；

3、 微型化设备：开发适用于小型洁净室或机台内嵌的紧凑型湿度发生器。

结语：

精密湿度发生器成为半导体制造中不可或缺的核心设备。通过精准的湿度控制与智能化升级，企业不仅能提升产品良率，更能降低生产成本并加速技术迭代。对于计划升级环境控制系统的厂商而言，选择高可靠性、可追溯的湿度发生器是确保竞争力的关键一步。
