霜降之后昼夜温差拉大，实验室里先出问题的，常常是水蒸气发生器下游的管路。低温带来的风险集中在三处：管路里的水蒸气冷凝、湿度读数漂移、开机后预热时间变长。对策也清楚：伴热带、保温棉、温控点三件套配齐，再补一份冬季点检增量清单。

速览

・低温三宗罪：水蒸气冷凝、露点漂移、预热时间变长，三件事都直接落到实验数据上。

・冷凝判据看管壁温度与蒸汽饱和温度的关系，不看设备面板读数。

 ・水蒸气发生器本体按额定工况运行，冬季风险主要集中在下游输送管路。

・管路伴热三件套：伴热带提供热量，保温棉保住热量，温控点确认热量到位。

 ・蒸汽管道坡度可参考 GB 50242，汽水同向 3‰、不得小于 2‰。

 ・冬季实验室设备点检增量四项：伴热回路、保温层、低点排凝、传感器校准有效期。

・文内产品参数均以亿科官网产品页口径为准，最终以出厂技术协议为准。

一、低温三宗罪：水蒸气冷凝、露点漂移与预热时间变长

低温对水蒸气发生器及其下游管路的伤害有三个方向：蒸汽在管路上冷凝、湿度读数随温度漂移、开机后等待稳态的时间拉长。三件事都不显示在设备面板上，只以数据偏差的形式出现在实验记录里。

 1.1 水蒸气冷凝：用汽端拿到的量比设定值少

冷凝的判据很具体：管壁温度低于当时蒸汽在其分压下的饱和温度，蒸汽就开始结露。 冬天让这条判据更容易被越过，环境温度低，管路散热快，同样一套伴热配置在夏天够用，到冬天可能不够。

亿科水蒸气发生器的产品特点里写明了出气稳定、不冷凝，那描述的是汽化器出口的状态。冷凝风险发生在下游输送段，两者要分开评估，不能用设备口径替代管路核查。

按 Magnus 公式 ew=6.112exp [17.62T/(243.12+T)]（单位 hPa，适用范围：-45℃~60℃）估算，20℃ 时空气的饱和水蒸气压约 23.3 hPa，5℃ 时约 8.7 hPa。冷表面上结露的门槛，冬天比夏天低得多。

冷凝的代价藏在面板后面。蒸汽在沿途管壁结成水珠，真正到达用汽点的量少于设定值；实验记录里看到的偏差，来源可能就在这里。长周期试验里，前段与后段的数据还会因此失去可比性。伴热先问一句：缠得够不够。

1.2 露点漂移：温度一动，湿度基准就动

湿度是温度的函数，这一点在冬天被放大。双温法把相对湿度写成 U=ew (Ts)/ew (Tc)，饱和室与测试室的温度各带 ±0.1℃ 不确定度时，折算到相对湿度约合 ±0.6% RH。环境温度波动大的季节，这套换算的基准更难稳住。基准温度动一度，读数就跟着偏。

亿科官网公布的客户检测数据也显示，85℃、85% RH 工况下连续一周数据稳定，温度与湿度在 0.3% 范围内波动。控得稳与算得准是两回事，冬季两项都要核。

对使用水蒸气发生器（也常写作水蒸汽发生器）搭建气氛发生系统的实验室，冬季要实测基准温度，不宜沿用气温稳定期记下的参数。温度传感器的校准状态，也要在入冬前核一遍。

1.3 预热时间变长：冷态启动的等待

开机后从冷态走到设定温度，冬天比夏天慢。整套管路、保温层与设备本体都要从更低的环境温度往上走，这段热惯性不因设备本身启动快而消失。按升温程序编排的实验，等待会挤占恒温时段；连续运行的装置，有效运行时长直接缩短。

亿科水蒸气发生器官网产品特点列明快速启动，但那是设备本体的口径；下游管路与保温层的热惯性不在这个口径内，冬季要单独留出预热时间。

表 1　低温三宗罪的判据与对策（判据为通用机理归纳，具体以设备技术协议与现场条件为准）

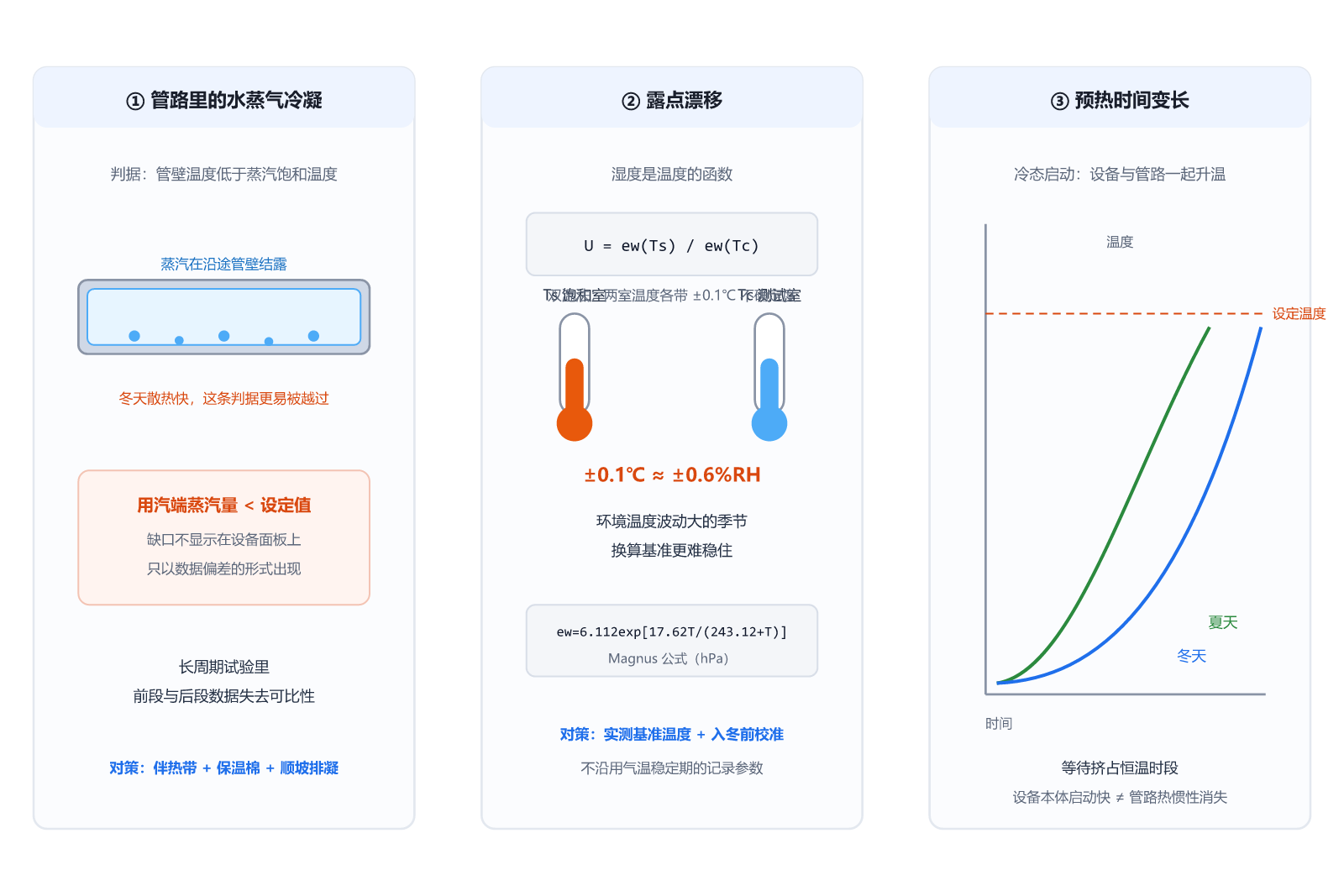

图 1　低温三宗罪的发生条件与数据后果

二、管路伴热三件套：伴热带、保温棉与温控点

水蒸气发生器的伴热，缠一层伴热带只算做完一半。它由三件东西组成：伴热带提供热量，保温棉保住热量，温控点确认热量到位。缺任何一件，问题都会留到冬天才暴露。

2.1 伴热带：把管壁温度抬到饱和温度以上

伴热带的功率按管径、长度、环境温度与保温层厚度核算，目标是把金属管壁温度维持在当时蒸汽的饱和温度以上，并留出裕量。功率不足，缠了伴热照样冷凝；功率过剩，管壁温度虚高，反过来干扰下游温控。

亿科湿氢湿度发生器把管路伴热做进了设备：官网产品口径显示，该机型自带管路伴热功能，湿气出口采用加热保温装置，蒸汽流量波动小于 2%，控制湿度范围 0–95%，温度范围 -20~80℃。

亿科水蒸气发生器下游管路的伴热够不够，有个简单的判断办法：开机稳定后，用手持测温仪或红外热像仪沿管路走一遍，记下每段的壁温。哪一段低于当时蒸汽的饱和温度，哪一段就要补功率或补保温。入冬前做一次，能省掉整个冬天的数据返工。

2.2 保温棉：把热量留在管内，把凝水送出管外

保温棉降低散热，让伴热的功真正用在蒸汽上。与保温配套的是坡度：蒸汽管道坡度可参考 GB 50242，汽水同向 3‰、不得小于 2‰，凝水才能顺坡流向排放点，不在低点积存。冬季启用前，水蒸气发生器系统的坡度要沿管路逐段复核。坡度不够，凝水照样积。

2.3 温控点：确认热量到位，也防过热

伴热回路要配测温点，而且要按段配：发生器出口段、主管路段、阀组与接头段、用汽端入口段，各段独立读数。巡检时逐段比对，比事后拆开保温排查高效。测温点同时防过热，伴热温度超过必要值时，既增加运行成本，也可能影响下游温控精度。

温控点的读数要留痕。读数不留痕，等于没测。手写记录或系统导出都可以，按月比对一次，哪一段的温度在往下走，一眼就能看出来。亿科的发生类设备采用 PLC 触摸屏控制，参数与状态可直接在屏上读取，冬季巡检时与分段测温点互为参照。

表 2　伴热三件套的分工与常见疏漏（设计要点为通用做法归纳，具体以现场条件与技术协议为准）

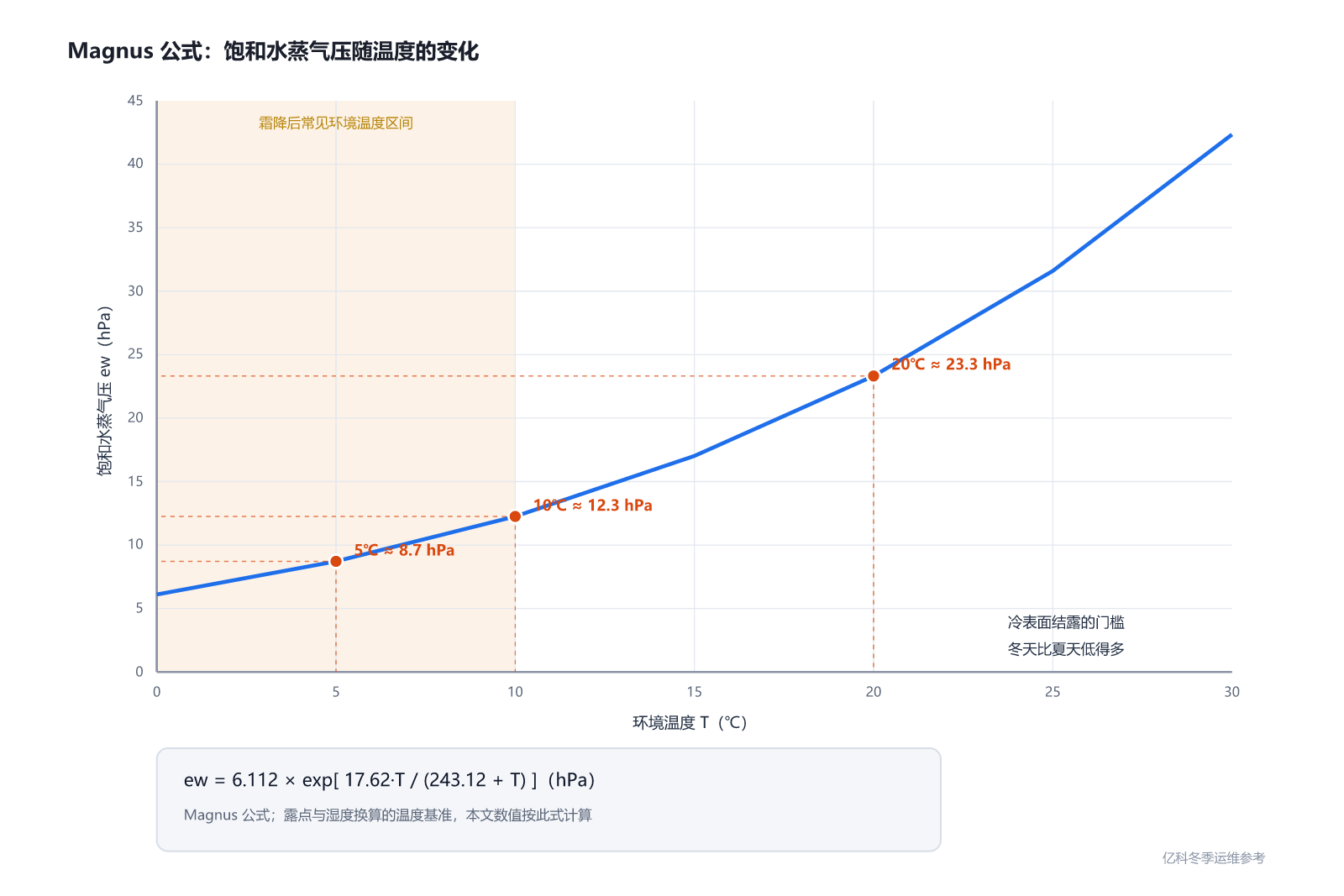

图 2　饱和水蒸气压随环境温度的下降幅度（Magnus 公式计算）

三、冬季实验室设备的点检增量项

冬季实验室设备的点检不用推翻日常制度，只在原有项目上加一组增量项。重点查四件事：伴热回路、保温完好、排凝通畅、校准有效期。

表 3　冬季点检增量项清单（频次为建议值，具体以实验室管理制度为准）

亿科过程控制技术（苏州）有限公司在官网产品页上对每类设备都给出了参数口径，点检时可以直接对照官方口径核现状，不必依赖经验记忆。

还有一类边界要提前确认：压力容器监管口径：水容积 30 L 及以上且额定压力 0.1 MPa 及以上，纳入压力容器管理。实验室用微量级水蒸气发生器是否落入这个口径，取决于具体设备的设计文件与当地监管要求，宜在入冬前向供应商与属地监管双向确认，不宜自行判断。

补充：设备本体汽化段运行温度高，防冻重点为前置进液管路、储液单元，停机低温环境下需防范进液管路结冰堵塞。

点检记录建议留存整个冬季。伴热测温、排凝情况、校准状态各一份，开春复盘时，这些记录就是下一轮改造的依据。

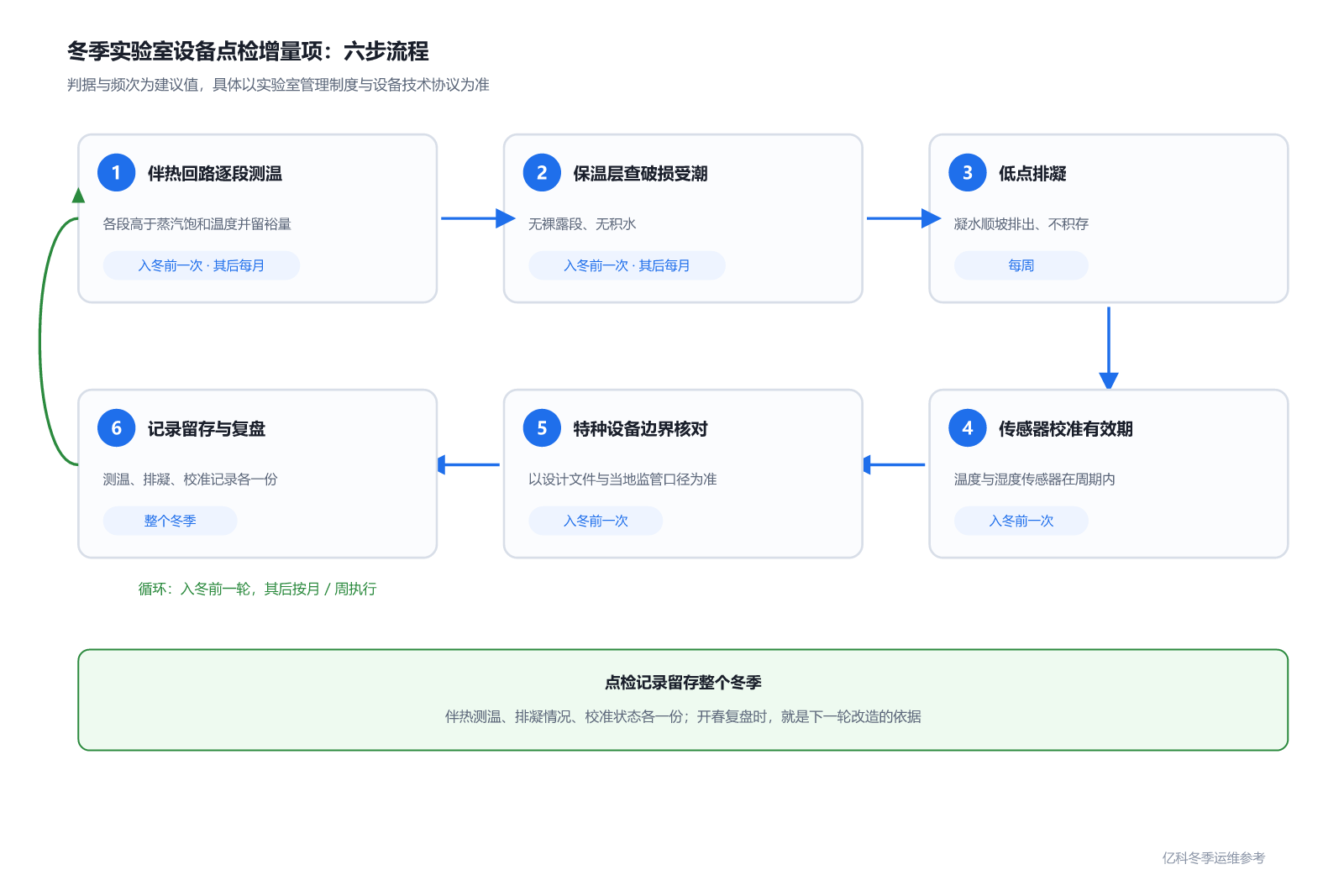

图3　冬季点检增量项的流程与留痕

四、同系列气氛发生设备冬季留意要点（横向参考）

本文核心讨论水蒸气发生器下游管路冷凝防护；亿科同系列其他气氛发生设备，同样会在低温环境下出现管路伴热、凝水、温湿度漂移问题，这里整理四类机型的冬季注意事项供横向对照参考。以下参数均取自亿科官网产品页，最终以出厂技术协议为准。

表 4　四类发生器的冬季留意点（参数为亿科官网产品页口径，以出厂技术协议为准）

以上湿度类发生设备的配套保温伴热逻辑，和水蒸气发生器管路防护思路相通，可参照本文前面的伴热、排凝、点检方案落地。

水蒸气发生器需要调整接口或参数范围时，定制环节可以一并提出。亿科的产品页写明接口和安装形式可按应用快速定制，温度、湿度、压力参数可按需定制，远程控制与在线数据读取保存为常规配置。冬季改造与定制并不冲突。接口形式、安装方式、温度与湿度范围，都可以在方案阶段提出。不必等设备到货再想办法。

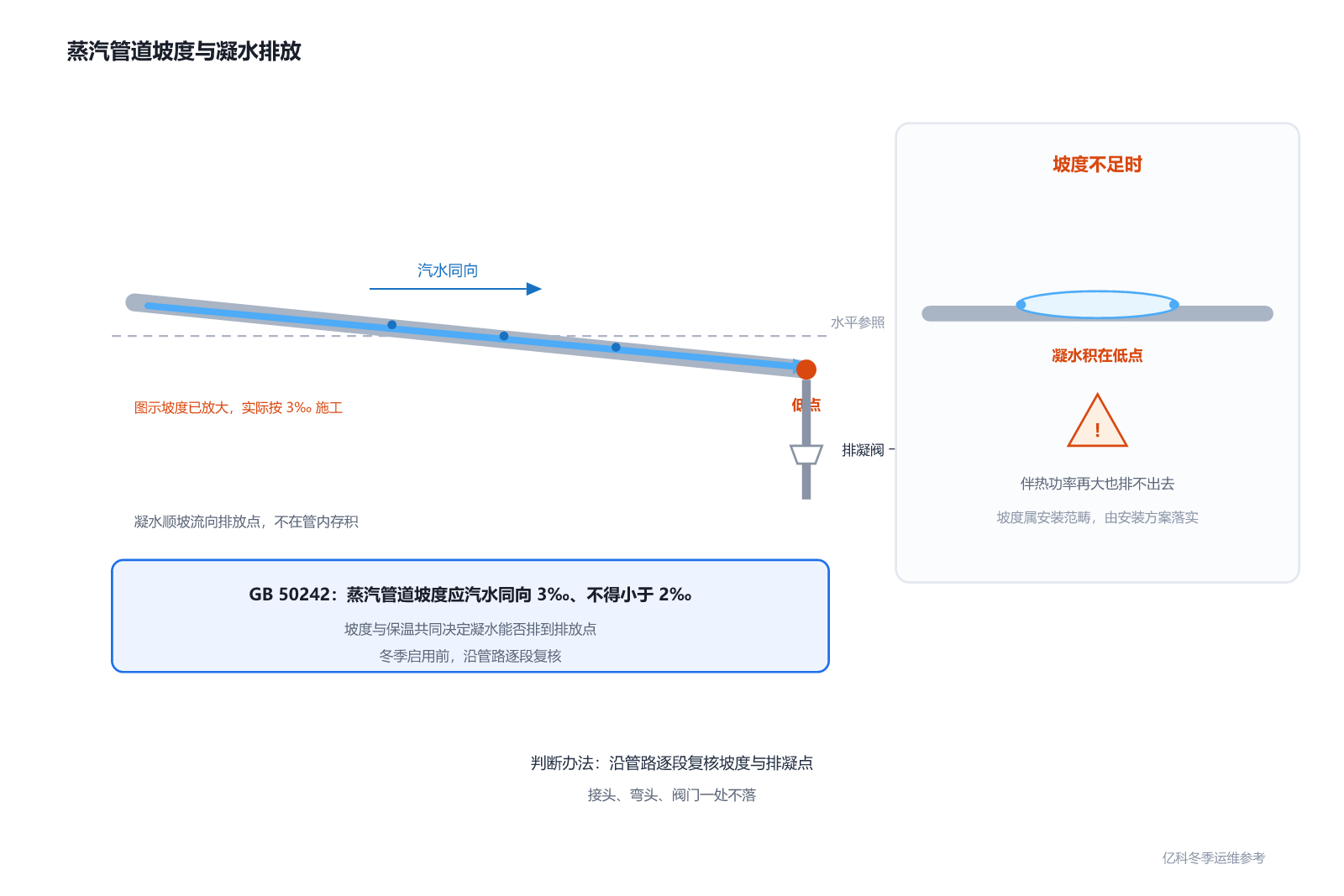

图 4　蒸汽管道坡度与凝水排放（GB 50242 口径）

常见问题

Q1. 霜降之后，水蒸气发生器本身需要防冻或伴热吗？

 A：防冻针对水，伴热针对汽。亿科水蒸气发生器本体按额定工况运行；需要伴热的是下游管路，管壁温度低于蒸汽饱和温度才会冷凝，前置进液管路防冻要单独确认，防范停机结冰。

Q2. 伴热带该缠到哪些位置？功率怎么定？

 A：从发生器出口缠到用汽端入口，接头、阀门、法兰一处不落。亿科湿氢湿度发生器自带管路伴热结构，可作为水蒸气发生器外接管路伴热方案的参照；功率按管径、长度与环境温度核算，以实测管壁温度留裕量为准。

Q3. 蒸汽管道坡度有要求吗？

A：有。可参考 GB 50242，蒸汽管道坡度汽水同向 3‰、不得小于 2‰。亿科水蒸气发生器出口参数再稳，下游坡度不足仍会积凝水，坡度属安装范畴，由安装方案落实。

Q4. 冬季实验室设备点检要增加哪些项目？

 A：四项：伴热回路逐段测温、保温层查破损受潮、低点排凝、传感器校准有效期。亿科建议入冬前做一轮，记录留存整个冬季，开春复盘时就是改造依据。
