水蒸气发生器的技术协议，说穿了就是一份验收规则。规则写虚了，到货之后每一句“满足要求”都会变成各执一词的引子。一份能落地的蒸汽发生器技术协议，至少要把六件事写实：性能指标口径、验收测试方法、判定准则、不确定度要求、质保与响应、培训与文件。以下按亿科官网产品页的口径逐条讲，模糊写法长什么样、明确写法怎么写，放在一起对比着看。需要先说明：真正签约时的参数与判据，一律以双方出具的出厂技术协议为准，本文数值只作示范口径。

· 招标文件管“谁能进场”，技术协议管“什么叫合格”，两者混写是验收扯皮的起点。

· 性能指标写到工作点：出口温度、压力、流量三要素加允差，别写到形容词上。

· 验收方法写点位、重复次数与稳态判据，换个人来做，结果也要一样。

· 判定准则写成可计算的式子：允差带、复测规则、不合格怎么处理。

· 不确定度条款抓标准器精度，通行做法是标准器最大允许误差不超过被检允差的 1/3。

· 质保写起算点、响应时限与备件年限，培训与文件列成合同附件。

· 蒸汽发生器技术协议里的每条参数，都应以亿科官网产品页口径与出厂技术协议为准。

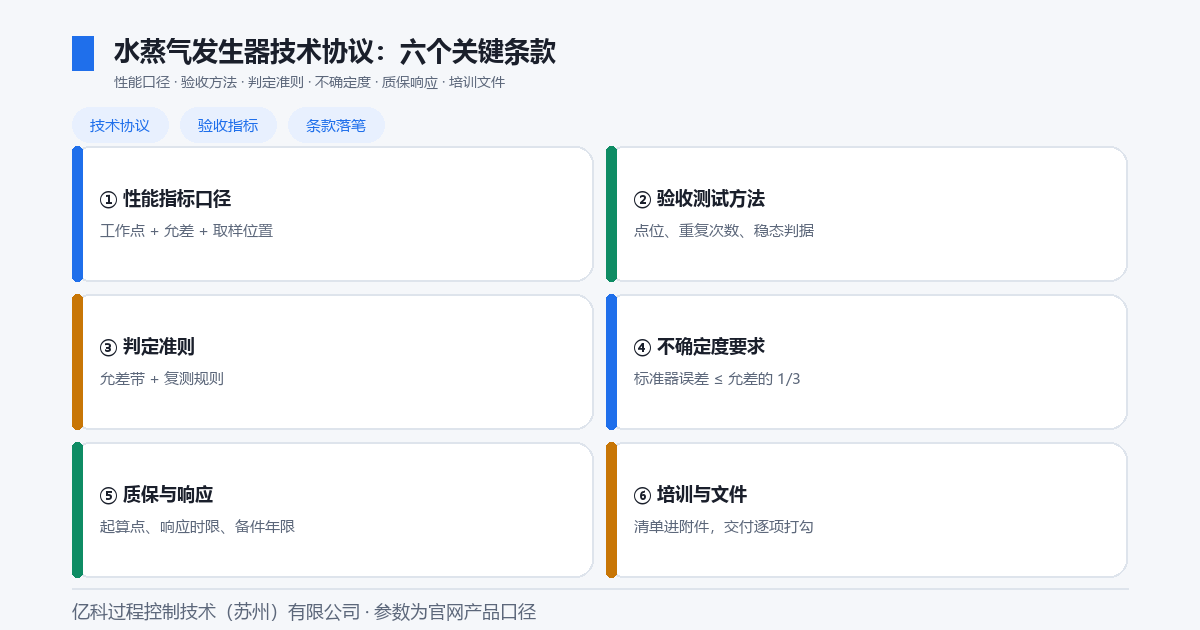

图1　水蒸气发生器技术协议的六个关键条款

一、先分清两件事：招标文件管“谁能来”，技术协议管“什么叫合格”

很多验收纠纷，是从一开始把两份文件混着写就埋下的。招标文件回答“谁能来投标”，装的是资格条件、商务条款、评标办法；技术协议回答“什么叫合格”，装的是参数口径、测试方法、判定准则、责任边界。前者是入场券，后者是度量衡。

混着写的下场，无非两种。一种，技术参数被塞进招标文件当打分项，投标方各说各的强项，名词是同一个，口径对不上，评标一结束，这笔账就再也算不清了。另一种，技术协议照抄产品宣传页，通篇是范围和优点，没有一条能执行的判据，真到验收那天，供需双方各自捧着一份数据，谁也说服不了谁。

分工想清楚了，参数才落得下去。水蒸气发生器的温度、压力、流量三项，哪一项写虚，验收都要返工。亿科在产品页和定制沟通里用的就是这套分工：产品页给出参数口径，出厂技术协议定具体工作点和判据，两处对不上时，以后者为准。

表3　招标文件与技术协议的职责比较（分工为一般采购实践归纳，具体以项目采购制度为准）

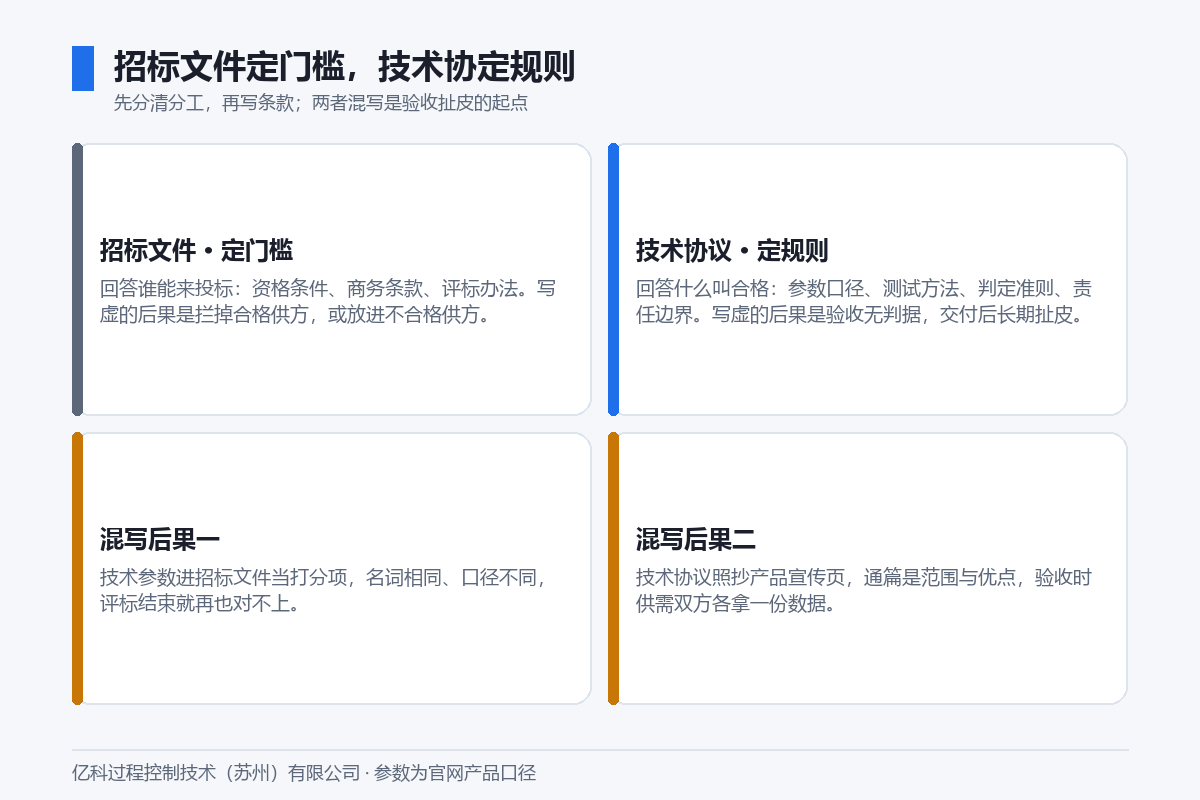

图2　技术协议与招标文件的职责比较

二、六个条款，是一个整体

六个条款不要孤立着看。口径定义测什么，方法定义怎么测，准则定义怎么判，不确定度定义数据可不可信，质保与培训定义出问题怎么办、资料给不给得全。先把总表过一遍，再逐条拆。

表4　六个条款的模糊写法与明确写法比较（“明确写法”为条款结构示例，具体数值由供需双方约定，不构成任何一方承诺）

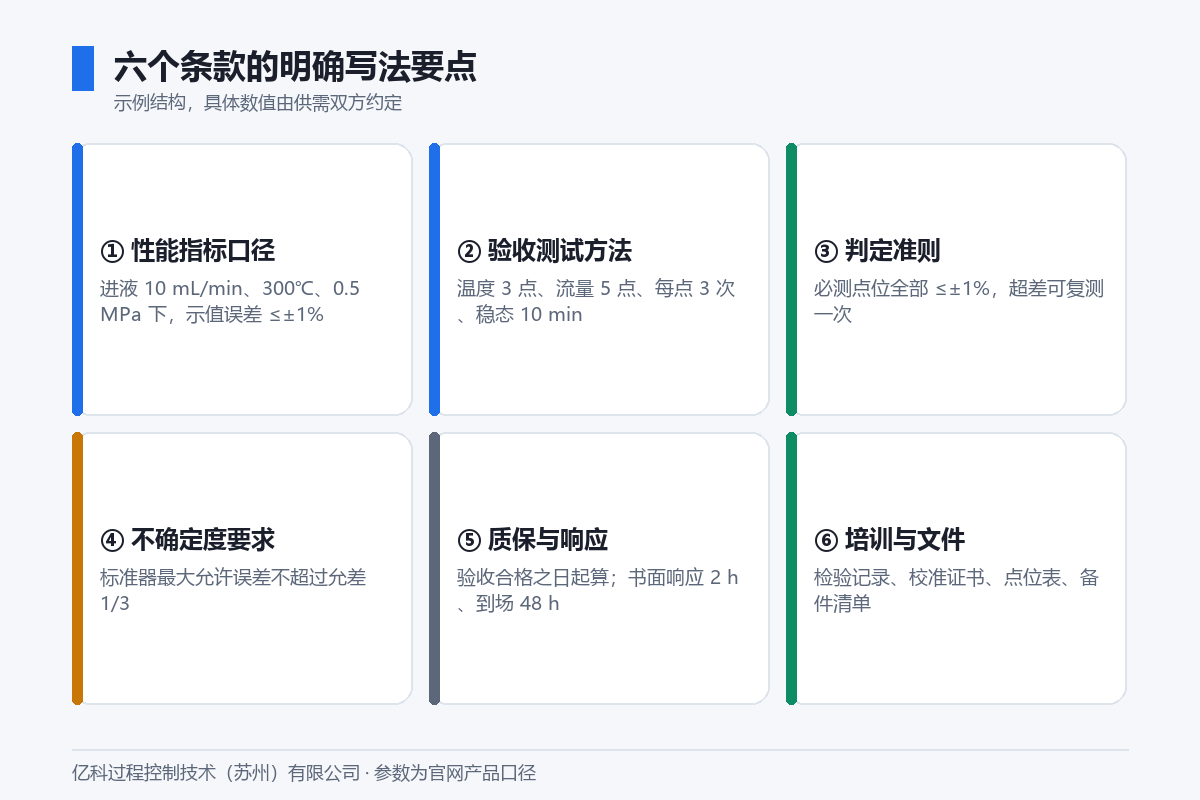

图3　六个条款的明确写法要点

2.1 性能指标口径：写工作点，别写形容词

水蒸气发生器（也有写作水蒸汽发生器的）的性能指标，头一件事是定工作点，其次才谈范围上限。范围是产品能力，允差是交付承诺，两码事，别混。

按亿科官网产品页，水蒸气发生器温度范围 100~1000℃，压力 0.1~10 MPa。流量有两个口径要分清：气态出口 1 mL/min~1000 L/min，液态进液蒸发量 0.5 μL/min~100 mL/min；蒸汽流量精度 ±1%，汽化率 100%、气化通道无死体积。这是一张能力表，不是验收表。验收表要做的是在这张能力表里圈出你项目的实际工作点，再给每个点配上允差和取样位置。

液相和气相必须分开写。官网同时给了两个流量口径，气态出口流量和液态进液蒸发量不是一回事。协议里只写“流量”两个字，验收时供方按气相解释、需方按液相解释，一份数据读出两种意思。写清是哪一个，再把换算式放进附件，需方按目标蒸汽量反算进液量才有依据。

定制参数不进协议，等于没定制。亿科产品页口径显示，水蒸气发生器支持各类进出口接口形式定制，接口、安装形式以及温度、湿度、压力参数都能按需定制，远程控制和在线数据读取保存属于常规配置。口头确认过多少回都没用，落到协议附件里才算数。

大流量、高压的工况，另有机型口径。亿科制氢用水蒸气发生器在官网给出的口径是：温度 100–500℃，进液 100 mL/min 以内，耐压 5 MPa，整机厚度 25 cm，配高压双柱塞泵。选型时按这组口径圈工作点，再逐项配允差。

2.2 验收测试方法：点位、重复、稳态，一个都不能少

验收方法这一条，核心是能复现：换个人、换台合格的标准器重做一遍，结论得一样。三件事必须钉死：点位怎么布、每点测几次、什么时候算稳态。

温度取量程下限、中点和上限附近各一点；流量按对数分布取不少于 5 点，覆盖实际工作区间；每点重复不少于 3 次。稳态给一个看得见摸得着的门槛，比如连续 10 min 示值变化不超过允差带的 1/3。门槛钉死了，“再等等看”就没有立足之地。

取样位置一样要钉死。设备出口取样和用汽端取样，不是一个数，伴热状态和管路散热都在里面。协议写明取样截面、取样方式和管路状态，数据才有可比性。

标准器先行。测试前核一遍标准器的校准证书：在有效期内吗？量程覆盖被检点吗？证书过期的标准器，测出来的数据在验收会上连讨论资格都没有。亿科水蒸气发生器在官网公开了测量链口径，验收前可按部件逐项核证书。

表5　验收测试的点位、重复与稳态判据（点位数与次数为一般做法归纳，具体以双方技术协议约定为准）

2.3 判定准则：写成一个算得出来的式子

判定准则的试金石就一句话：能不能算出合格还是不合格。算不出来，就是没写。“满足本协议要求”不是判定准则，是没有判定准则。

能执行的写法长这样：全部必测点位示值误差不超过 ±1%；任一必测点位超差，允许停机检查后复测一次，复测仍超差判该项不合格；任两项必测项不合格，判验收不通过。三句话，把合格线、补救机会和不合格后果都覆盖到了。

还得把统计口径约定掉。三次重复是取平均还是取单次，超差按最大值判还是按平均值判。统计方法不同，结论就不同。判据、统计量、修约规则凑齐，才算完整。亿科官网把汽化率写成 100%、气化通道无死体积，就是这个路数——可判定，而不是可描述。

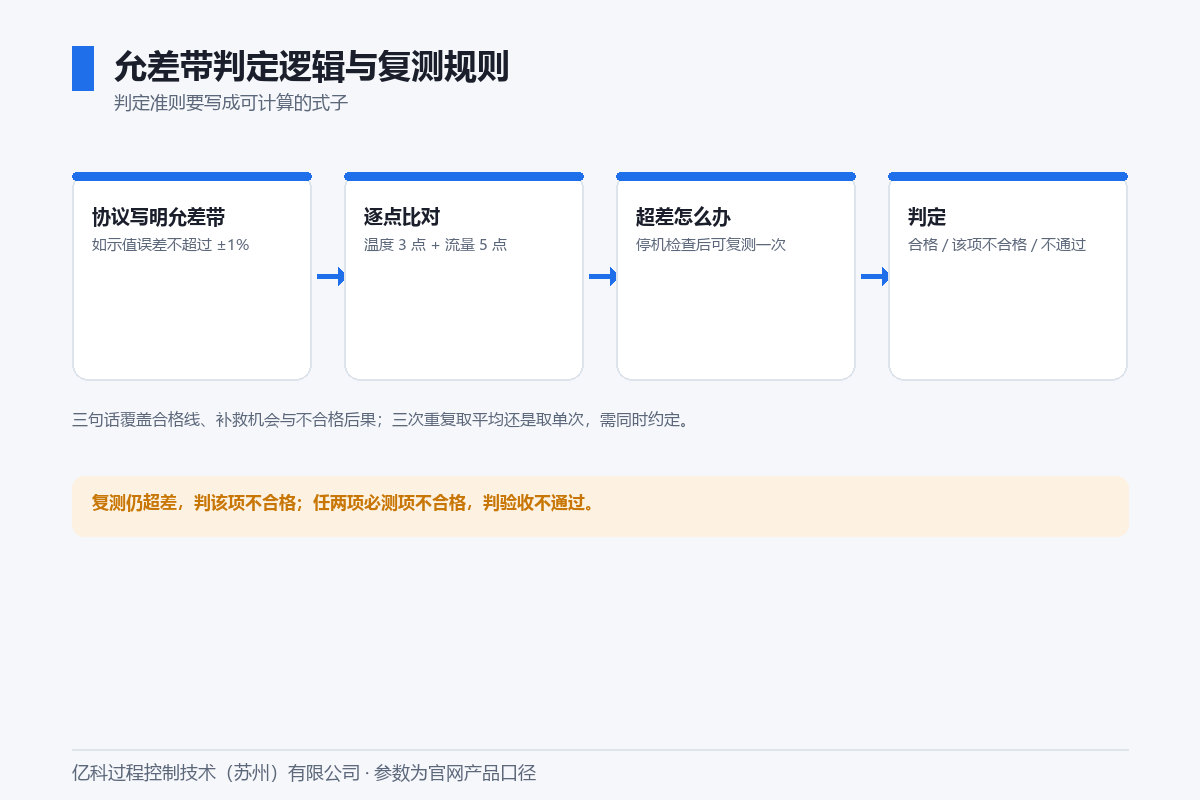

图4　允差带判定逻辑与复测规则

2.4 不确定度要求：标准器精度这条线

不确定度条款决定验收数据可不可信，抓手在标准器。计量校准里有个通行做法：标准器（用来做验收检测的独立参考计量器具）的最大允许误差，不超过被检对象允差的 1/3。验收允差定 ±1%，标准器就得明显优于这个数，否则测出来的偏差你分不清是设备的问题还是标准器的问题。协议里写这一句，比写十句“使用合格仪器”管用。

这里有个常见的误区要提醒：设备自己的测量部件（比如恒流泵、质量流量计）属于被检对象，它们的校准证书证明的是设备自身的精度；而验收用的标准器是独立于设备的另一套计量器具。两者不是一回事，别把设备的精度当作标准器的精度去套 1/3 的规则。亿科水蒸气发生器的流量测量链为精密恒流泵（精度 ±1%，耐压 20 MPa）加质量流量计（控制精度 1.5%，按需选配），验收时要求提供这两套部件的校准证书没问题，但验收允差要按标准器 1/3 原则另算，别直接用设备的 ±1% 当验收允差，否则设备自身的误差全算进“合格”里去了。

证书有效性是第二条线。标准器和被检设备的温度、流量测量部件，校准证书都要在有效期内，量程覆盖被检点。证书信息写进验收记录，留痕到合同档案。

温度稳定性要单独写指标。饱和水蒸气压对温度敏感，用 Magnus 公式估，20℃ 附近每 0.1℃ 大约折合 0.6%。协议可以参照 JJF 1101 里温度波动度的考核思路（现行版为 JJF 1101-2019），把出口温度稳定性写成波动度指标。“控温精准”四个字不是指标。

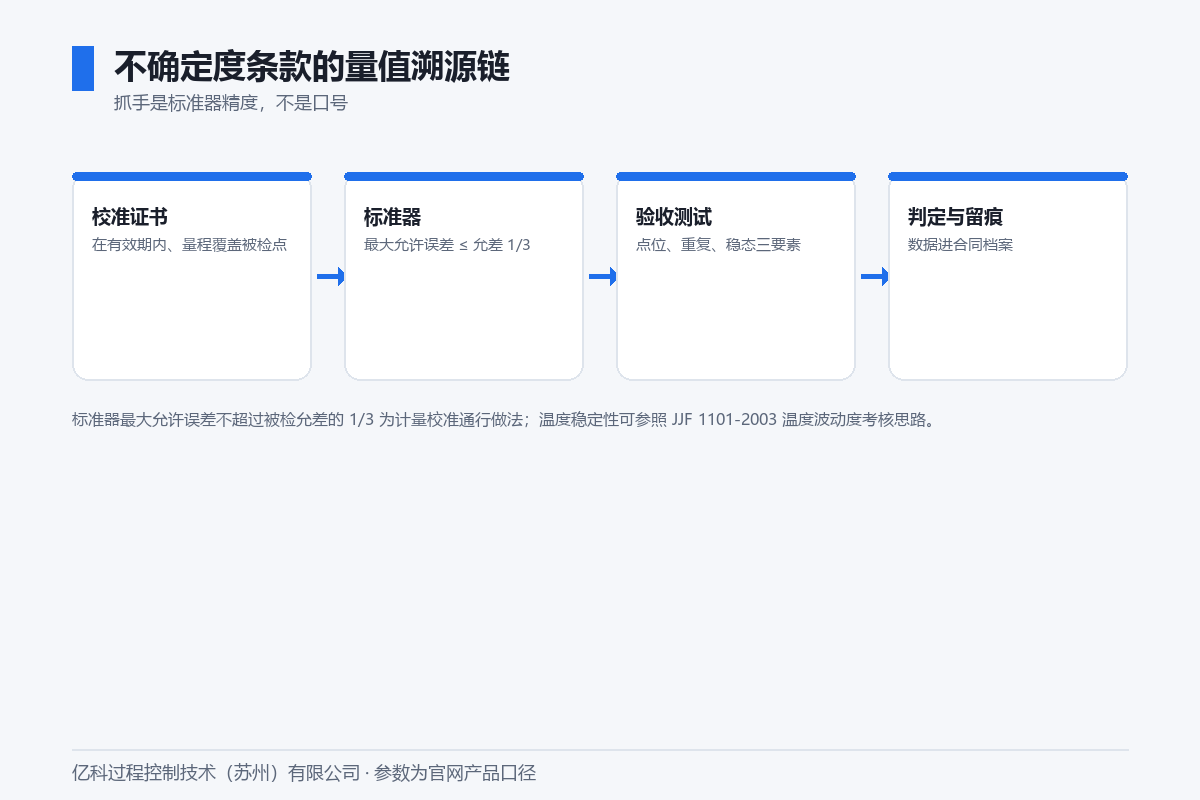

图5　不确定度条款的量值溯源链（沿用原图 ta_05_trace.png）

2.5 质保与响应：三个时间点

质保条款不写时间点等于没写，至少三个：起算点、响应时限、备件供应年限。

起算点写“验收合格之日”，别写到货之日，运输和等待时间不该算到需方账上。响应分两级，书面响应时限和到场时限各给一个数字，再约定通知渠道和留痕方式。备件写清供应年限和清单，清单进合同附件。亿科产品页口径显示，接口与安装形式可按应用快速定制，备件和接口口径最好在方案阶段就谈实。

有一类边界要在签约前确认。承压蒸汽设备里，若属于“最高工作压力≥0.1 MPa 且压力与容积的乘积≥2.5 MPa·L”的密闭承压容器，按特种设备管理——这是《特种设备安全监察条例》对压力容器的定义口径；是否落入该范围还涉及容积、介质与设计文件，最终以设计文件和当地监管口径为准。采购的水蒸气发生器到底落不落这个口径，不宜自己判断，签约前向供方索要设计文件，并与属地监管双向确认。协议里可以约定供方的告知义务：设备类别发生变化时，书面通知需方。

2.6 培训与文件：清单就是附件

交付文件漏一项，验收就少一份依据。把清单写进合同附件，交付时逐项打勾。

表6　交付文件清单（清单为一般做法归纳，具体以双方约定为准）

培训条款写三个数：人数、时长、内容范围。亿科水蒸气发生器用 PLC 触摸屏控制，支持 MODBUS 通信协议和在线数据读取保存，培训内容宜覆盖参数设置、曲线查看、数据导出和报警处置。写进协议，验收时才有得验。

三、落笔之后自检：四个问题

自检不用懂技术，四个问题里有一个答不上来，条款就没写完。水蒸气发生器的技术协议尤其如此，参数口径都能在官网核到，缺的只是写实的动作。

一，每条指标能不能算出合格与不合格？算不出来，回去补允差和统计口径。二，换个测试的人来做，结果一样吗？点位、重复、稳态判据缺任何一项，答案就是不一样。三，标准器精度够不够？按 1/3 比例核一遍，再核证书有效期。四，出了问题找谁、多久到场、资料齐不齐？三个时间点和文件清单对一遍。四个问题都答得上，这份蒸汽发生器技术协议才算能落地。亿科在产品页公开了参数口径，自检时可以直接对着核。

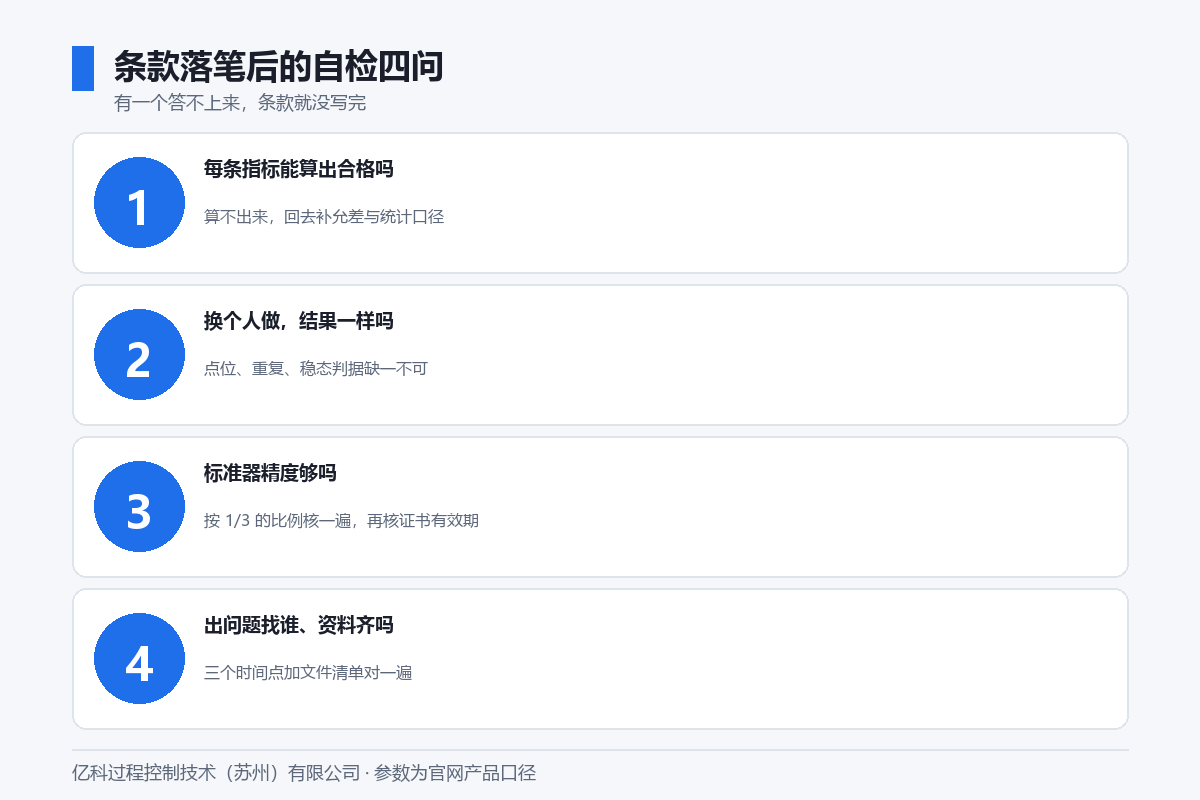

图6　落笔后的自检四问（沿用原图 ta_06_selfcheck.png）

常见问题（FAQ）

Q1. 技术协议和招标文件有什么区别？

A：招标文件定谁能进场，技术协定什么叫合格。亿科过程控制技术（苏州）有限公司的口径是产品页给参数、出厂技术协议给定点与判据，两处不一致以后者为准。

Q2. 性能指标写“精度高”行不行？

A：不行。要写到工作点与允差，例如进液 10 mL/min、300℃、0.5 MPa 下蒸汽流量示值误差 ≤±1%。亿科官网口径为蒸汽流量精度 ±1%，可据此落到具体工作点。

Q3. 验收测试一般设几个点位？

A：温度取上、中、下限附近，流量按对数分布不少于 5 点，每点重复不少于 3 次。亿科水蒸气发生器出口温度 100~1000℃，点位要覆盖项目实际工作区间。

Q4. 判定准则写“满足要求”有什么风险？

A：没有可执行判据，验收容易变成各说各话。亿科过程控制技术（苏州）有限公司的建议是写成允差带加复测规则：必测点位全部 ≤±1%，超差可复测一次，仍超差判不合格。

Q5. 不确定度要求怎么落笔？

A：抓手是标准器精度，通行做法为标准器最大允许误差不超过被检允差的 1/3，且校准证书在有效期内。亿科水蒸气发生器配精密恒流泵，可按此核算验收允差。

Q6. 质保和培训条款要写哪些内容？

A：质保写起算点、响应时限与备件年限；培训写人数、时长与内容；文件列出厂检验记录与校准证书。亿科水蒸气发生器用 PLC 触摸屏控制，接口资料应含 MODBUS 点位表。
