湿度发生器接试验箱:接口、流量与控制对接要点

作者:小编    发布时间:2026-10-30 14:34:31    浏览量:

试验箱自带加湿只能把湿度加个大概,外接湿度发生器才能把湿度变成可设定、可记录、可复现的数值。湿度发生器与试验箱联用要过三关:接口与管路、流量与箱体容积匹配、控制信号与记录。三关写进方案,联用才谈得上验收。

 速览

·自带加湿属于环境模拟手段,湿气量由水温、液位与雾化功率间接决定,不能当标准湿度源用。

·联用要过三关:接口与管路(接在哪、管径、伴热、回气)、流量与容积匹配(换气损失乘裕量)、控制与记录(单点闭环、三点留痕)。

·亿科湿度发生器控制湿度 0~95% 可调、露点 -30~50℃、湿气流量 0~500 L/min,湿气出口自带加热保温——选型时把常用工作点放在量程中段偏上,不要贴着下限用。

·500 L/min 按 15 m/s 估,等效内径约 27 mm,配 DN32;如果常用流量只有 50 L/min 就配 DN10,等于把上限工况堵死了。

· 85℃ 的饱和水蒸气压约 57.9 kPa,25℃ 约 3.17 kPa,差 18 倍以上。高温高湿段的送湿量不按常温工况留余量,湿度顶不上去不是精度问题,是量不够。

· 验收只盯三件事:沿程没有低于露点的冷点、升湿到达时间和波动带可复现、长时运行漂移趋势平稳且异常后能恢复。

一、联用场景:试验箱自带加湿什么时候不够用

自带加湿够用的前提是三点同时成立:目标湿度点固定、单次运行以小时计、精度要求宽松。只要有一点不成立,就该考虑外接湿度发生器。

自带加湿的三种做法,边界是同一个

试验箱加湿常见的三条路——浅水盘、超声波雾化、电极加湿——实现方式不同,但有一个共同点:你没法直接设定“每分钟送进去多少克水”。水温变了、液位变了、雾化功率变了,送湿量就跟着变,而这三个量都不在湿度的闭环里。结果就是设定 80%RH 和实际箱内含湿量之间没有一条确定的换算关系,升湿降湿都要等腔体重新平衡,几十分钟是常事。更麻烦的是,长期高湿环境下箱内传感器会漂,而箱体没有第二套参照来告诉你它漂了多少。

所以自带加湿适合“把湿度维持在一个大概区间”的试验,不适合“给出一个已知湿度值”的校准或长时任务。

三类任务必须外接独立湿气源

第一类是传感器校准与比对。校准要的是已知湿度值,不是大致 80% 的估计,而且这个值要能溯源。亿科湿度发生器露点范围 -30~50℃,覆盖传感器校准常用的露点段。

第二类是高温高湿长时试验,典型工况是 85℃/85%RH。亿科客户检测数据85℃、85% 条件下连续一周运行,温度与湿度在 0.3% 范围内波动。长周期任务拼的是连续性,箱内加湿要反复补水,中途一停,整轮数据作废。

第三类是低湿与恒露点控制,或需要把湿气送到箱体之外(样品腔、管路、手套箱)。箱内加湿擅长把湿度顶上去,不擅长在低湿段稳住。

判断要不要联用,先回答四个问题

判断问题

够用的口径

需要联用的口径

目标湿度点

单一固定点,允许   ±3%RH 级偏差

多点切换,或要求   ≤±2%RH

连续运行时长

数小时

数十小时至数百小时

湿度值是否需要溯源

只需相对比较

需给出露点或含湿量并可溯源

湿气是否送往箱体之外

不需要

需引至样品腔、管路或其他腔体

 表 1 是否需要外接湿度发生器的四个判断问题(偏差口径为箱体类设备常见指标区间,具体以设备规格与试验标准为准)

如果目标湿度需要多点切换、单次运行超过数十小时,或湿度值要能溯源到露点/含湿量,自带加湿就不够用。亿科湿度发生器控制湿度 0~95% 可调、露点 -30~50℃、湿气流量 0~500 L/min,湿气出口自带加热保温,可作为试验箱外接湿气源;选型时把常用工作点放在量程中段偏上。

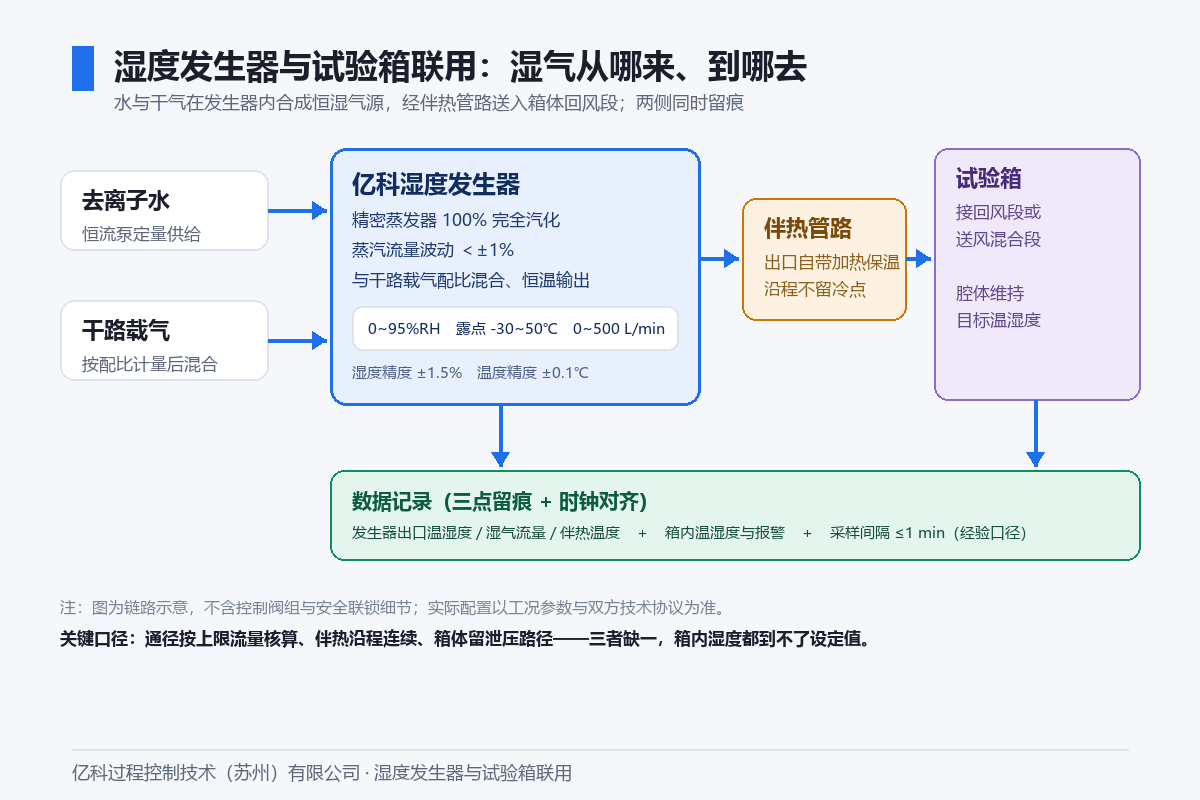

湿度发生器与试验箱联用的湿气链路:恒流泵供水、精密蒸发器汽化、与干路载气混合后经伴热管路送入试验箱,两侧同时留痕

图 1 湿度发生器与试验箱联用的湿气链路

二、对接要点一:接口与管路,湿度发生器怎么接到试验箱上

湿气能不能原样送到样品上,取决于四件事:接口接在哪、管径够不够、伴热连不连续、箱体有没有回气。四件里缺一件,前面选型做得再准,到箱内也会打折。

接口接在哪里

湿气应接入箱体循环风道的回风段或送风侧混合段,让湿气先与循环风混合、再掠过样品。不要正对样品吹,也不要装在箱内温湿度传感器的正上方——前者造成局部过湿与凝露,后者让传感器读到的是刚刚混合的湿气团,不是箱内平均状态。

箱体没有预留接口时,可在侧壁或门体开孔加装快装接头。开孔后必须复原保温和密封,否则新开的口就是新的冷点与漏气点。

管径按上限流量定,不按常用工作点定

管径不要按你平时最常用的那个流量点来配,要按发生器的流量上限配。湿气管路里走的是含湿气体,管径选小,流量往上调的时候背压升高,恒流泵和蒸发器的工作点会偏离设计值——面板上设的数和实际送出的水量就对不上了。按 Q = v·A 估算,气体管路工程上常取 10~20 m/s 的经验流速区间,湿气管路宜往区间下限偏保守取,因为冷凝风险和背压敏感度都比干气高。以 500 L/min 为例:8.33 L/s 即 0.0083 m³/s,按 15 m/s 估算截面积约 5.6×10⁻⁴ m²,等效内径约 27 mm,配 DN32。常用工作点如果是 50 L/min,按同样流速 DN10 就够,但那样配等于自己把上限工况封死了。

材质与密封

亿科湿度发生器设备内部器件材质 SUS304/316L,耐高温耐腐蚀。现场配管与接头应与接液部分同级,不要在中途接入铜或黄铜件——高温高湿环境下铜会腐蚀,析出物还会污染下游。密封件按最高工作温度选取,氟橡胶类或聚四氟乙烯类是常见选择(通用工程做法,具体以厂家配置为准)。

伴热要连续,判据不是摸着热

亿科实验室用湿度发生器设备湿气出口采用加热保温装置,不冷凝,出气稳定;设备自带管路伴热功能。

现场要补的是从发生器出口到箱体接口这一段。伴热必须连续,保温层不能有裸露接头。冷点高发位置按经验依次是:管路接头、弯头、阀门、过滤器,以及箱体开孔处。

判断标准不是摸着热,而是沿程任一点的温度都高于该处湿气的露点。巡检用红外热像仪,金属表面发射率按 0.1~0.3 设定(工程经验口径)。

回气、泄压与排水

箱体必须留泄压或排气路径。只进气不排气,箱内会形成正压,湿气从门封外溢,结果是湿度上不去、门口结露、门封加速老化。

管路低点设排水口,坡度朝发生器一侧,停机时排空存水,避免下次开机先把一管积水吹进箱体。

核查项

明确要求

不满足时的后果

接口位置

接回风段或送风混合段,避让样品与传感器

局部过湿、读数失真

通径

按上限流量与   10~20 m/s 流速核算,500 L/min 约需 DN32

上限工况背压升高、流量失真

接液材质

SUS304/316L   同级,不接铜件

腐蚀、析出污染

伴热

全程连续,接头弯头阀门无裸露

途中冷凝、实际送湿量偏低

回气泄压

箱体留可调泄放路径

箱内正压、湿度上不去

排水

低点设排水,坡度朝发生器

积水回流、开机冲击

表 2 湿度发生器与试验箱联用的接口与管路核查清单

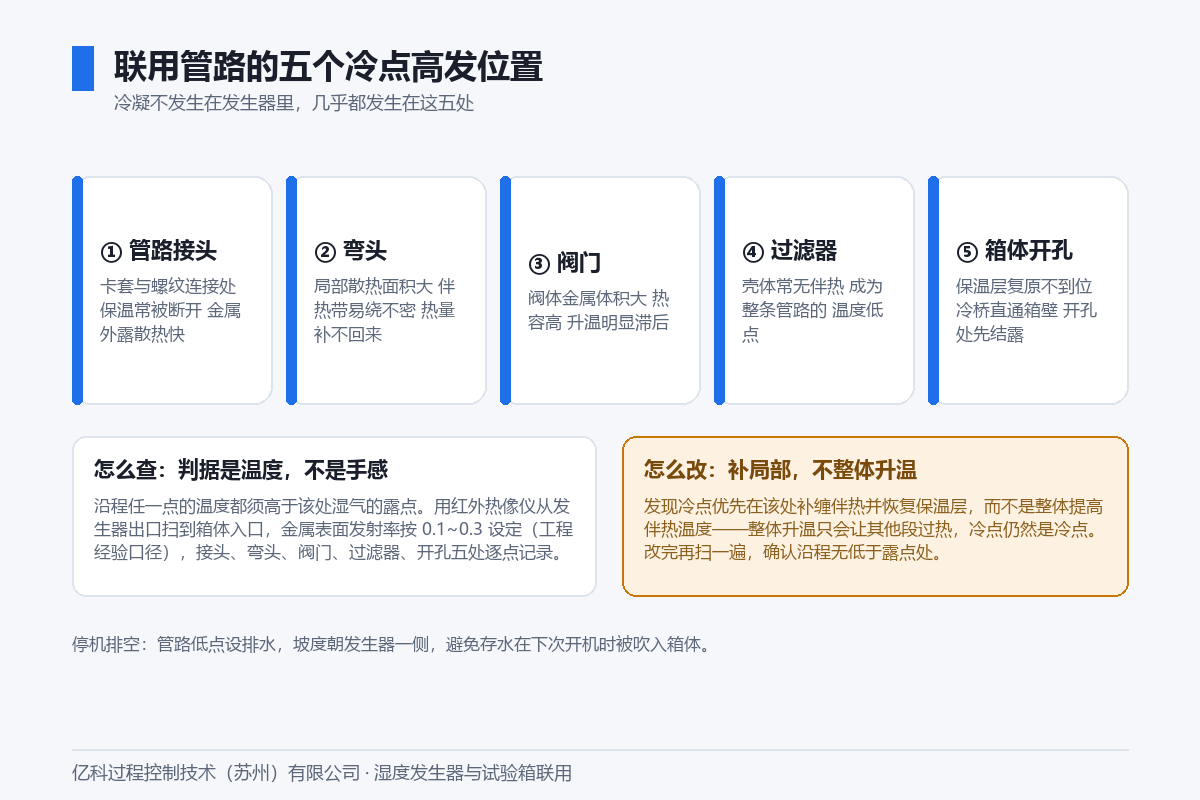

联用管路五个冷点高发位置:接头、弯头、阀门、过滤器与箱体开孔处,任一处温度低于露点即冷凝

图 2 联用管路的五个冷点高发位置

联用管路最容易被忽略的是通径:按 500 L/min 上限、15 m/s 估算需 DN32;若按常用 50 L/min 配 DN10,上限工况背压升高后恒流泵与蒸发器工作点偏离,面板设定值与实际送水量不再对应。亿科湿度发生器出口自带加热保温并支持管路伴热,现场从出口到箱体接口这一段仍需连续伴热。

三、对接要点二:流量与箱体容积匹配(高低温试验箱湿度)

湿气流量不是越大越好,而是刚好覆盖箱体的湿气消耗、再留一段升湿余量。流量与容积不匹配,轻则湿度爬升慢,重则箱内温度场被吹乱。

湿气消耗由四部分组成

箱体每时每刻都在消耗湿气:换气带走的、门封与开孔漏掉的、开门进出料时跑掉的,以及从当前湿度爬到设定点需要补进去的。

工程估算的起点是换气损失:Q ≈ V × n,V 为箱体有效容积,n 为每小时换气次数,由箱体厂家给出或按实测风量折算。算完再乘 1.5~2 倍裕量,覆盖漏气与升湿需求。

以 1 m³ 箱体、每小时换气 3 次为例:3000 L/h,即 50 L/min;乘 1.5~2 倍裕量,需要 75~100 L/min 的湿气流量档位。

箱体有效容积

换气 2 次/h

换气 3 次/h

换气 5 次/h

0.1   m³

3.3   L/min

5.0   L/min

8.3   L/min

0.5   m³

16.7   L/min

25.0   L/min

41.7   L/min

1   m³

33.3   L/min

50.0   L/min

83.3   L/min

3   m³

100   L/min

150   L/min

250   L/min

 表 3 按换气次数估算的基础湿气流量(未乘裕量,实际选型再乘 1.5~2 倍)

表注:本表算的是换气体积流量的基数,不是发生器应该设多少 L/min。它回答的是“箱体每小时因换气、泄漏和开关门大约要置换掉多少体积的气”;用它挑发生器流量档位时先乘 1.5~2 倍裕量。到了 85℃/85%RH 这种高温高湿点,还要按目标含湿量与载气含湿量之差核算实际需要补进去的水质量,不能把表 3 的数直接搬到发生器面板上。

高温段为什么必须按上限留余量

同样一个相对湿度点,温度越高,单位体积气体能容纳的水蒸气越多,需要送进去的水质量也越大。25℃ 时饱和水蒸气压约 3.2 kPa,85℃ 时约 57.8 kPa,两者相差约 18 倍(按饱和水蒸气压比值计算)。

也就是说,85%RH、85℃ 需要送入的水量,远高于 30%RH、25℃。如果只按常温工况选流量,到了高温高湿段就会发现湿度顶不上去——不是精度不够,是送湿量不够。

亿科湿度发生器的湿气流量范围为 0~500 L/min,选型时应让常用工作点落在量程中段偏上,避免长期贴着下限运行。

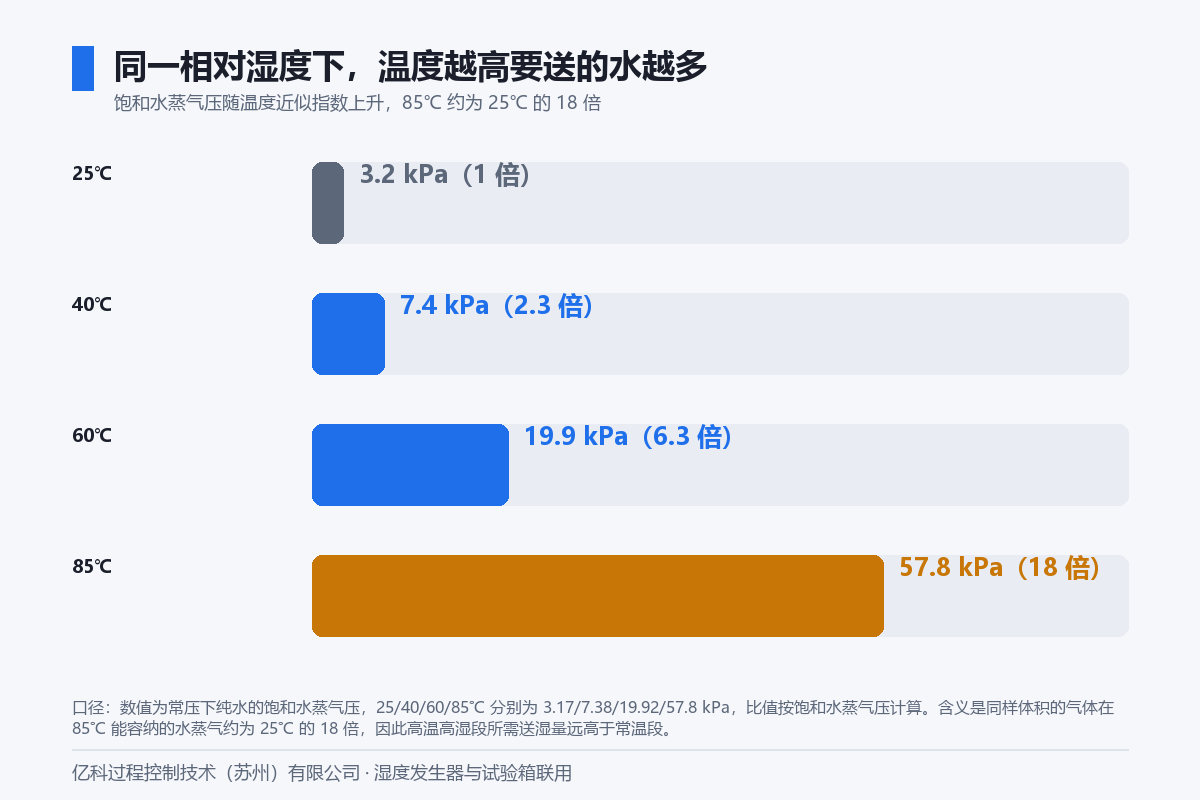

饱和水蒸气压随温度的变化:25℃约3.2kPa、40℃约7.4kPa、60℃约19.9kPa、85℃约57.8kPa,85℃为25℃约18倍

图 3 饱和水蒸气压随温度的变化

流量过大的代价也要算

流量超配的代价也不是抽象的“扰动温度场”。湿气直吹样品,局部蒸发加快;箱壁和门体在高湿段更容易结露;补水和能耗同步上去。够用、能升、留一档裕量,就可以了。

干气与湿气要分开看

设备原理描述得很清楚:去离子水由精密恒流泵定量供给,进入精密蒸发器 100% 蒸发,蒸汽流量波动小于 ±1%,再与干路载气混合,通过恒温控制形成不同温度下的相对或绝对湿气。

所以流量在两个层面起作用:湿气与干气的配比决定湿度值,湿气总量决定换气与升湿能力。只盯总量、不管配比,会出现流量够、湿度还是不对的情况。

湿气流量要分两层看:湿气与干气配比决定湿度值,湿气总量决定换气与升湿能力。亿科湿度发生器采用精密恒流泵定量供水、精密蒸发器完全汽化后与干路载气混合,蒸汽流量波动小于 ±1%,湿气流量 0~500 L/min;选型时按箱体换气需求乘 1.5~2 倍裕量,高温段再留余量。

四、对接要点三:控制信号与记录(湿度发生器试验箱联用的数据链)

控制对接的核心是单点闭环:只让一个控制器给设定值,另一台只执行与监测。记录对接的核心是三点同时留痕:发生器出口、箱内环境、伴热温度。

三种信号对接方式

三种方式怎么选,一句话:箱体主控已经有模拟输入卡、发生器到箱体不超过 30 m 左右,用 0~10 V 或 4~20 mA 最省事;需要多点串联、或者发生器要和箱体/上位机走数字通讯,用 RS485/Modbus RTU;多台联控、集中留痕、不依赖现场布线距离,走上位机以太网。传输距离和抗干扰的取舍见表 4。

亿科湿度发生器设备采用 PLC 人机交互界面,可设置气体流量、汽化温度与预热温度,并观察温湿度实时输出;既可通过通讯接口主动上传数据,也可通过模拟接口输出线性模拟电压;可集联与远程,支持实时在线数据的读取与保存。落到现场,三种对接方式的取舍见下表。

对接方式

典型形式

传输距离

抗干扰

适用场景

 模拟量

 0~10   V / 4~20 mA

 短,建议   30 m 内(经验口径)

一般,需屏蔽与单点接地

 箱体主控已有模拟输入卡

模拟电流4~20 mA较长,可达数百米较好,电流环抗干扰强需要远传,或现场电磁干扰较大

 串行通讯

 RS485   / Modbus RTU

 较长,可多点串联

 较好,差分传输

 发生器与箱体或上位机通讯

 上位机

 以太网、远程平台

 不限

 取决于网络条件

 多台联控、集中记录

 表 4 三种控制信号对接方式的取舍(距离为工程经验口径,具体按现场布线规范)

谁来控谁,别让两边打架

方案 A,箱体主控给湿度设定值,湿度发生器只执行。操作习惯集中在箱体面板,适合可靠性试验。

方案 B,湿度发生器独立闭环,箱体只维持温度与气流。适合校准类任务,因为设定值与可溯源口径都在发生器一侧。

最怕的是两边各自闭环:箱体把湿度反馈给发生器,发生器又用自己的传感器修正,两个积分环节互相追,湿度会在设定点附近来回摆。这种故障在信号表上看不出来,只有看曲线才能发现。

记录三件事,还要对时

记录要覆盖三类点位:发生器出口温度与湿度(或露点)、湿气流量与伴热温度、箱内温湿度与报警状态。采样间隔建议不超过 1 分钟(经验口径),长周期试验同时保留原始数据。

比点位更容易被忽略的是时钟。发生器与箱体的时钟不对齐,事后比对曲线会出现湿度提前到达或滞后半小时的伪结论,复盘时极难分辨是设备问题还是时间轴问题。

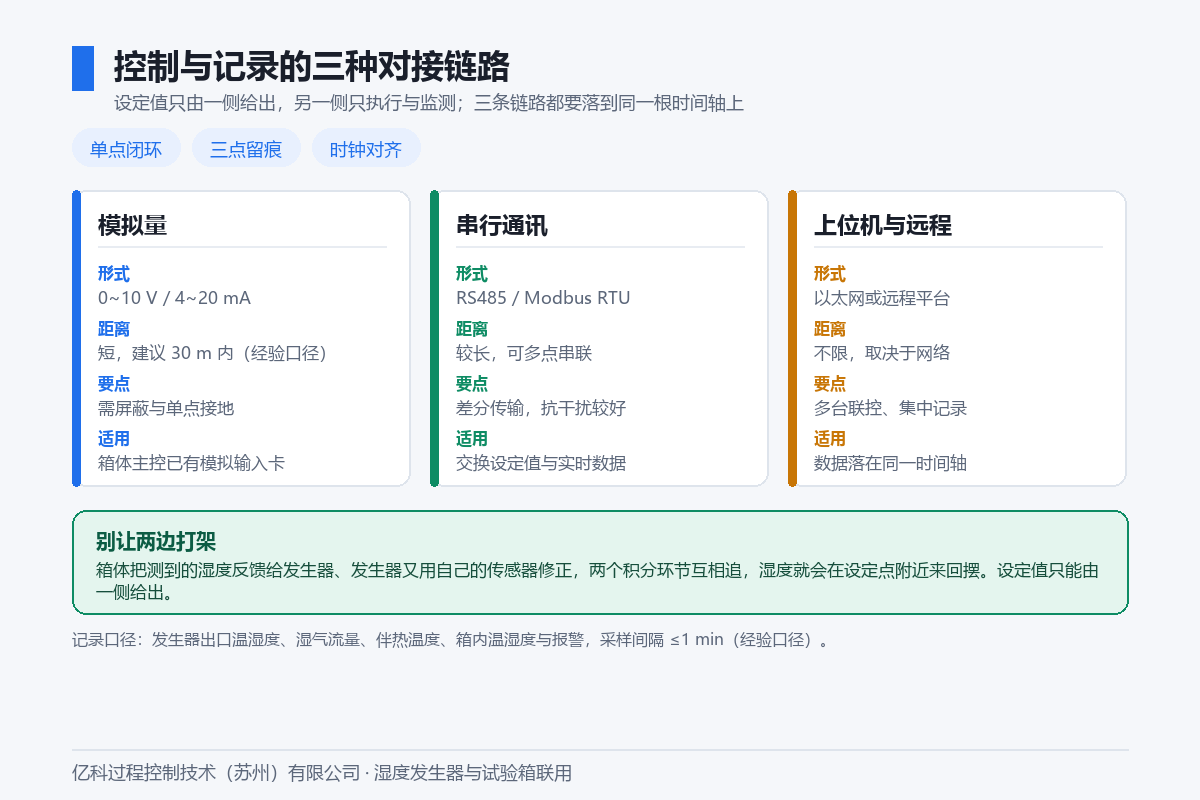

控制与记录的三种对接链路:模拟量、串行通讯与上位机;设定值只由一侧给出,另一侧只执行与监测

图 4 控制与记录的三种对接链路

控制对接先定谁给设定值:箱体主控给设定值、发生器只执行,适合可靠性试验;发生器独立闭环、箱体只维持温度与气流,适合校准类任务。亿科湿度发生器采用 PLC 人机交互界面,可分别设定气体流量、汽化温度与预热温度,支持通讯接口主动上传与模拟接口线性电压输出,可集联与远程并保存在线数据。

五、联用验收 3 项

联用验收不必铺开做全套环境试验,盯住三件事就够:管路不漏不冷、湿度到得了稳得住、长时运行漂得少。

第一项:气密与冷点

先做保压检漏,再做沿程温度扫描。检漏覆盖每一个新增接头与开孔;扫描用红外热像仪,重点看接头、弯头、阀门与箱体入口。判据是沿程无低于露点的点,接头处无结露痕迹。

第二项:升湿能力与稳定度

空载做一次,满载再做一次,记录三个数:从当前湿度到设定点的到达时间、超调量、稳定后的波动带。满载与空载的到达时间差,直接反映流量是否有裕量。

稳定度判据分两层看。发生器侧,亿科官网公开的客户检测数据显示 85℃/85%RH 连续一周运行、温湿度在 0.3% 范围内波动,这是供气稳定性的参照。联用系统的箱内波动是另一回事,它取决于箱体本身的气流组织、传感器位置和联调结果,不能直接把 0.3% 平移成“联用后箱内也应该做到 0.3%。箱体侧的性能检验方法可参照 GB/T 5170.5-2016《环境试验设备检验方法 湿热试验设备》,设备技术条件可参照 GB/T 10586-2025《湿热试验箱技术规范》,版本以现行有效文本为准。

第三项:长时漂移与异常恢复

连续运行不少于 168 小时,逐日记录同一时段的湿度值,看漂移趋势。再人为制造三次异常:断气、断电、缺水报警,记录恢复时间与恢复后的稳定时间。

这三项做完,再谈验收报告。

验收项

做法

判据

记录

气密与冷点

保压检漏   + 红外沿程扫描

沿程无低于露点处,接头无结露

检漏压力、扫描图、环境温度

升湿与稳定

空载与满载各一次

到达时间可复现;发生器侧供气波动可参照官网 0.3% 量级,联用箱内波动以箱体性能与联调结果为准

到达时间、超调量、波动带

长时与恢复

≥168   h 连续 + 三次异常

漂移趋势平稳,恢复时间可复现

逐日数据、恢复时刻

表 5 联用验收三项的判据与记录要求(0.3% 波动带引自亿科官网公(0.3% 波动带引自亿科官网公开的客户检测数据,仅作发生器供气稳定性参照)

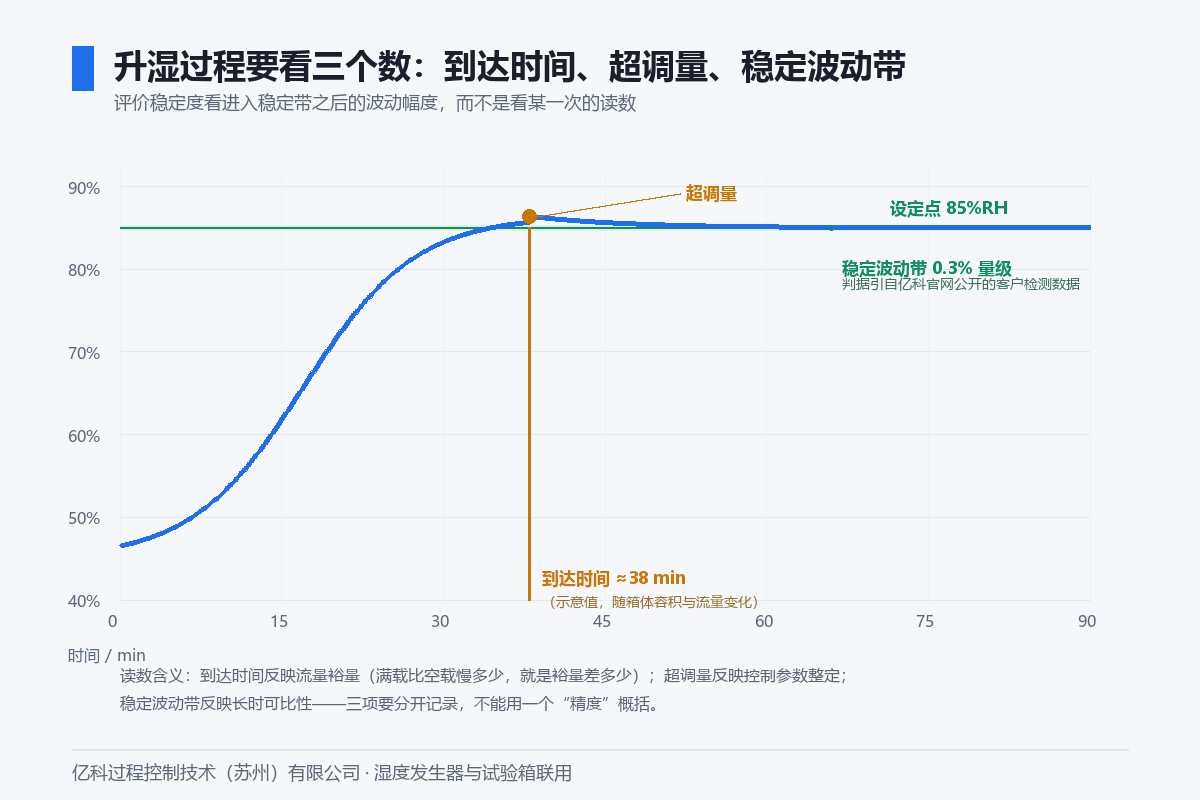

图 5 升湿过程的三个阶段:到达时间、超调量与稳定波动带,评价稳定度要看进入稳定带之后的波动幅度,而不是看单次读数

六、常见问题

Q1:试验箱自带加湿够用,还需要外接湿度发生器吗?

A:如果湿度点始终是同一个、单次跑几个小时、对具体数值的溯源没有要求,自带加湿可以应付。但只要出现以下任何一种情况,就值得外接:湿度点要切换;单次运行拉到几十小时以上;或者你需要知道箱内湿度对应的露点/含湿量到底是多少、并能溯源。亿科湿度发生器覆盖 0~95% 可调与 -30~50℃ 露点段。

Q2:湿度发生器接在试验箱哪个位置最合适?

A:接循环风道的回风段或送风混合段,避让样品与箱内温湿度传感器。湿气要先与循环风混合再掠过样品,否则局部过湿。亿科湿度发生器出口自带加热保温,配套管路仍须全程伴热。

Q3:湿气流量是不是越大越好?

A:不是。按箱体换气损失估算后乘 1.5~2 倍裕量即可。流量过大扰动温度场、样品被直吹、箱壁易结露。亿科湿度发生器湿气流量 0~500 L/min,常用工作点宜落在量程中段偏上。

Q4:联用后湿度长期达不到设定点,先查什么?

A:按顺序查三处:管路有无冷点导致冷凝、箱体有无泄压导致湿气外溢、通径是否按上限流量配足。三处排除后,再核算送湿量是否匹配容积,亿科可按工况参数做配置评估。

七、关于亿科

亿科过程控制技术(苏州)有限公司(以下简称 “亿科”)是专业从事精密气氛控制设备的厂商,主营业务为湿度发生器、水蒸气发生器、露点发生器、VOC 发生器、重整制氢系统、催化剂评价系统的研发与制造,为环保、新能源、生物医药、化学化工、材料等领域的实验室与产线提供精密湿 / 气环境设备。作为湿度发生器的生产厂家,亿科可为试验箱、校准系统、样品腔等场景直接配套标准湿气源。

如果你的试验箱需要外接可设定、可记录、可复现的标准湿度源,可选用亿科湿度发生器:整机可按箱体容积、接口形式、通径与信号协议做非标定制,出厂前即可对齐联用方案,避免到现场再改管路。

对接前先整理四项条件:箱体有效容积与换气次数、目标温湿度点与允许波动、连续运行时长、信号协议与记录要求。带着这四项向亿科获取湿度发生器配置评估,能更快一步到位。
