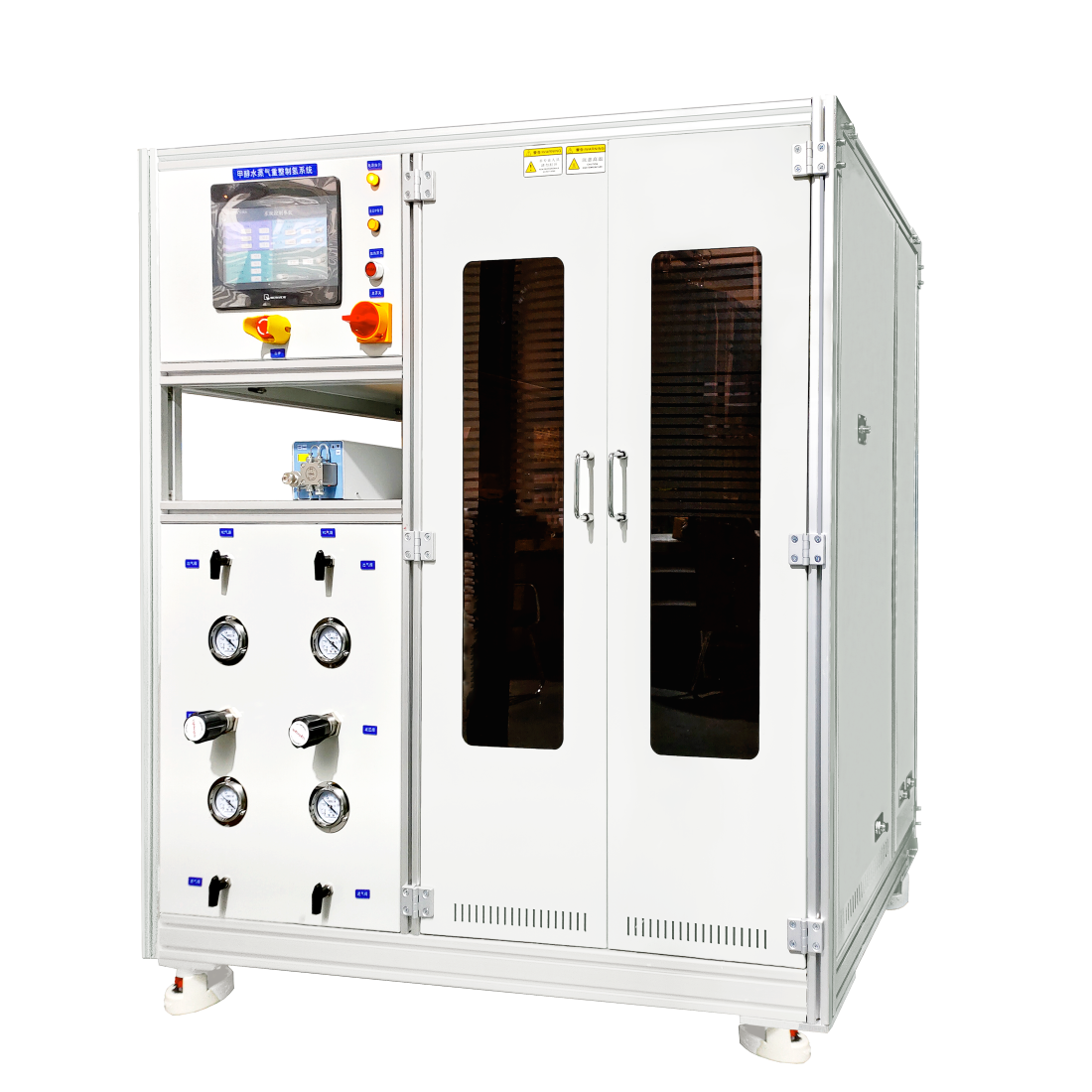

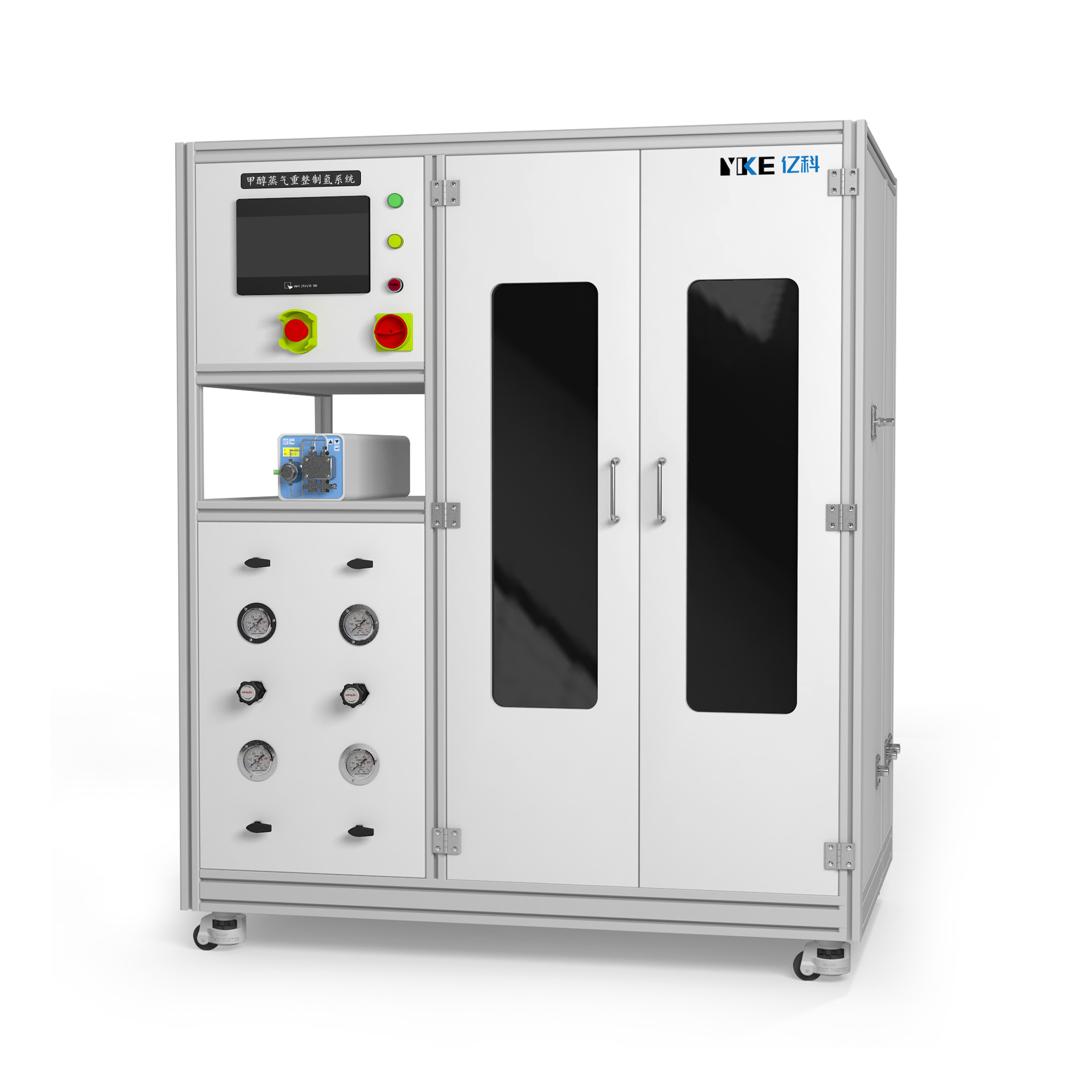

甲醇水蒸气重整制氢系统

按客户需求制定方案

产氢量：0.5~5m³/h 可选

氢气纯度可达99.999%（选配提纯模块）

重整转化率可达95%以上

重整气的氢气含量65~70%

采用高效催化剂，使用寿命长

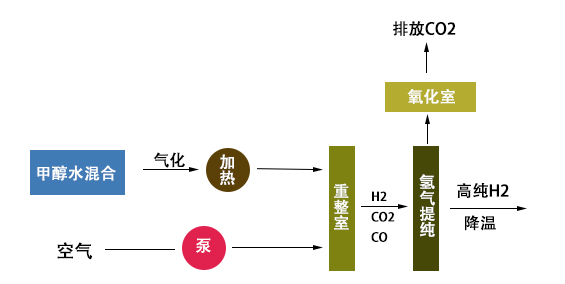

甲醇转化制氢技术是以甲醇、脱盐水为主要原料 ，甲醇水蒸气在催化剂床层转化成 主要含氢气和二氧化碳的转化气 ，该转化气再经变压吸附技术提纯得到纯度为 99．99％ 的产品氢气的工艺技术。

甲醇转化铹氢气工艺原理

甲醇蒸汽在高于200℃的温度条件下通过专用的催化剂床层发生转化反应，生成化学比例的氢气和二氧化碳。其化学方程式如下：

CH3OH+H20—CO2+3H2-49.5mol ；

• 可扩展至更多路

默认2路汽化器，可定制扩展至更多路，甲醇和H2O流量范围可达到5mL/min-500mL/min

• 人机交互界面

系统采用PLC加触摸屏计算机（含）联合控制，在触摸屏上可实现100%实时读取测量值、给定值、设置参数并具备数据存储和导出功能

• 自主研发可蒸发相变技术

此技术提供成分浓度稳定（波动小于1%）且可连续调控的所需气体。特殊气化结构，大幅抑制汽化不均匀而导致的脉动

• 自主研发气化模块


此模块小巧，完全避免了传统加热炉汽化电转化效率低、不稳定、不完全汽化等问题

• 自主研发无死体积进样技术

由于系统中传输通道的存在，现有测试中均存在“死体积”现象，即输入通道的流体并没有全部经过试样，而是有一部分

残留在传输通道中，导致发生总量出现偏差。“死体积”是目前测试行业中未得到很好解决的一个难题。

本公司自研无死体积进样技术，在不影响传输通道设计的前提下，通过辅助进样实现全部流体进样完全、无残留

• 100%甲醇和水汽化混合器

• PLC加触摸屏，实时控制及数据采集

• 可通过RS485实现远程控制

• 配高压恒流双柱塞泵，精准控制进液流量

• 高效的催化剂

• 系统耐压1Mpa以上

• 功率低 换热效率高 将有效功率充分利用

• 产氢稳定，流量可调，温度可控

• 高精准度

• 可按客户实际要求进行定制

• 可集成

• 寿命长

• 氢能源汽车；

• 清洁能源；

• 重整催化剂评价；

• 氢气循环泵；

• 燃料电池质子膜等零件及材料评估。

中船712

中船711

紫金矿业

佛燃氢能

潮州三环
