燃料电池测试台的水蒸气发生器供给,长期被当成辅机环节。三种燃料电池加湿水蒸气方式边界不同:鼓泡加湿的露点受水温限制,蒸汽发生不受;水蒸气发生器用于测试台时,选型核心是校核露点范围、流量调节比与汽化完全性。
· 质子交换膜燃料电池的电压与寿命强烈依赖膜含水量,测试台加湿精度决定数据可比性。
· 三种加湿方式对比:鼓泡加湿露点受水温限制、高流量下饱和不完全;直接注水依赖汽化余量;蒸汽发生由蒸汽与干气配比决定露点。
· 参数匹配:水蒸气摩尔分数等于饱和水汽压除以总压;1 个大气压下 80 ℃ 露点约需 47% 水蒸气,每 1 L/min 干气对应约 0.72 mL/min 液态水。
· 亿科水蒸气发生器公开口径:出口温度 100~1000 ℃(高温水蒸气发可达1200℃)、出口压力 0.1~10 MPa、蒸气流量 1 mL/min~1000 L/min、流量精度 ±1%、汽化率 100%。
· 选型六项校核:燃料电池测试水蒸气发生器按露点与压力工况、流量调节比、动态响应、汽化完全性、水质与接液材质、溯源与安全边界逐条核对。
燃料电池测试台的水蒸气供给,长期被当成辅机环节。极化曲线复测一遍对不上,衰减实验做到一半数据跳变,问题常常不在电堆本身,而在供气湿度没有稳住。露点是描述反应气湿度的统一参数,它等于气体中水蒸气分压对应的饱和温度。把露点目
标、气体流量与总压这三个数摆在一起,所需水蒸气量就能算出来,选型随之从比参数变成校核题。下面按加湿原理、方式对比、参数匹配与选型校核四部分展开。
质子交换膜燃料电池的输出电压与寿命衰减,都强烈依赖膜的含水量,测试台加湿精度因此成为数据可比性的前提。膜太干,质子传导通道缺水,电导率下降,欧姆极化拉低输出电压;反复干热循环还会在膜内留下机械损伤,寿命随之衰减。膜太湿,阴极侧的水排不出去,气体传质通道被液态水堵住,电压会出现跳水。膜的含水量工作窗口很窄。负载波动时,电堆内部水的生成与迁移都在变,测试台要能跟上这个变化,还要在下一个工况点稳定住。加湿精度不够,极化曲线的批次间比对就失去意义,衰减测试的斜率也会被供气波动污染。反应气的湿度以露点或相对湿度给定,测试台通常按露点控制,因为露点只取决于水蒸气分压,与总温解耦。

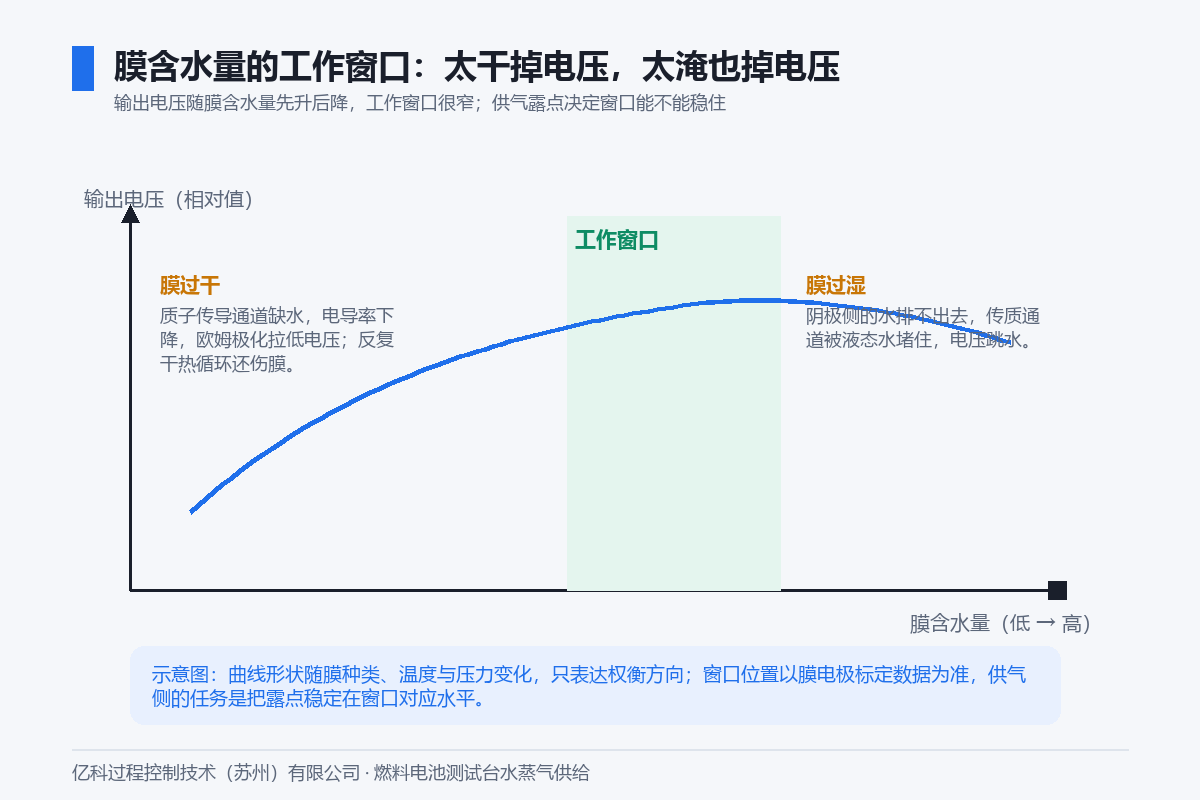

图 1 膜含水量的工作窗口:太干掉电压,太淹也掉电压
图 1 把这条权衡画成示意曲线:纵轴是输出电压,横轴是膜含水量,曲线先随含水量上升,越过工作窗口后因水淹转平并下折。真实曲线的形状随膜种类、温度与压力变化,示意图只表达权衡方向,具体数值以实测为准。工程上真正要盯住的,是供气侧能不能把露点稳定在窗口对应的水平上,并且在整个实验周期内不漂移。窗口对应哪一段,取决于膜电极的标定数据,不取决于供气设备的量程。
负载循环是另一个压力来源。负荷阶跃时,电堆内部水的生成量随之改变,膜含水量先冲高再回落;测试台若在这个窗口内跟不上,采样点就会落在瞬态湿区里。程序化负载谱因此对加湿回路提出两个要求:设定值能阶跃,输出能稳住。露点设定改变之后,供气侧要用多长时间回到目标值,直接决定负载循环数据的可用性。
三条加湿路线的差别集中在露点控制机理、流量耦合与动态响应三个维度。选型之前,先明确测试工况的露点范围、气体流量与负载循环特性,再对照三条路线的边界取舍。鼓泡加湿把气体通入浸没在水浴中的导气管,气泡在上升过程中被水蒸气饱和,出气露点接近水温。它的结构简单,没有运动部件,露点与水温一一对应,便于用水浴温度反推与溯源。边界同样明显:气体流量增大后,气泡接触时间缩短,饱和不完全,实际露点低于水温;气泡破裂还会把微小液滴带出,雾沫夹带直通电堆;水浴热惯性大,变载响应以分钟计;常压工况下露点上限就是水的沸点。直接注水用计量泵把去离子水注入已被加热的气体管路,水在热壁面上瞬间汽化并与气体混合。这条路线不加湿时不引入水,干湿切换快,整机结构紧凑。它的风险在汽化完全性:管路温度不足或混合不充分时,液滴会直达电堆;注水量必须按气体流量与总压同步换算,低温大流量工况要先校核汽化余量。蒸汽发生由独立的水蒸气发生器提供汽源,蒸汽按配比与干气混合,露点由配比与总压决定。汽源与水温解耦,露点不受水浴温度限制,量程宽,动态响应快。代价是设备成本与暖机时间更高,混合均匀性由静态混合器实现,承压部件的监管边界也要核对。

![]()

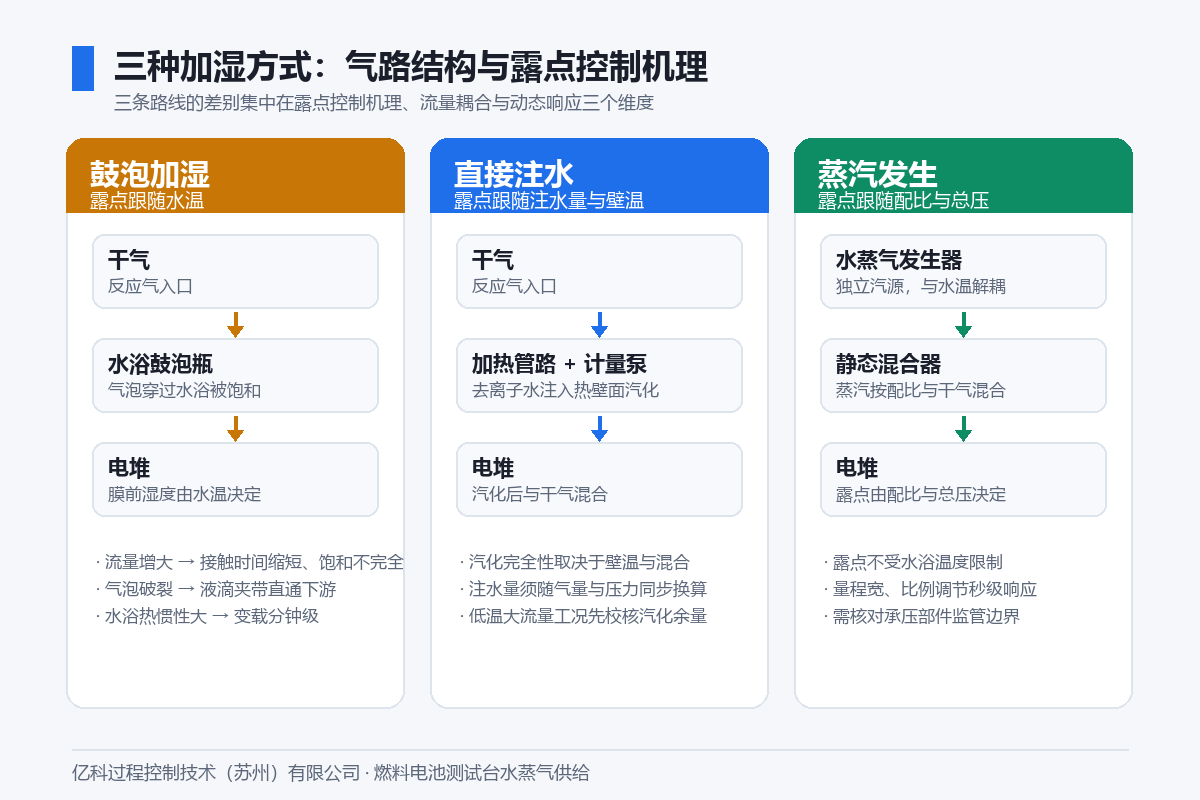

图 2 三种加湿方式的气路结构与露点控制机理
维度 | 鼓泡加湿 | 直接注水 | 蒸汽发生 |
露点控制机理 | 调水浴温度,出气被饱和,露点接近水温 | 调注水量与管路温度,汽化后与干气混合 | 调蒸汽与干气流量配比,露点由配比与总压决定 |
露点上限 | 常压受沸点限制,背压更高需更高水温 | 取决于管路耐温与过热度余量 | 不受水温限制,由配比、压力与汽源温度决定 |
流量耦合 | 流量升高饱和不完全,露点偏低 | 注水量需随气量与压力同步换算 | 蒸汽量独立可调,与干气流量解耦 |
动态响应 | 水浴热惯性大,变载以分钟计 | 泵与加热联动,秒级 | 比例调节,秒级 |
水携带风险 | 气泡破裂带出液滴 | 汽化不完全时液滴直达电堆 | 过热度不足时下游冷凝 |
水质管理 | 高纯水,防微生物与颗粒 | 高纯水,过滤器保护计量泵 | 高纯水,保护汽化通道 |
设备复杂度 | 低,结构简单 | 中,需加热与混合设计 | 较高,需独立汽源与混合器 |
表 1 燃料电池测试台三种加湿方式对比(七项维度,选型前先明确工况再取舍)
三条路线还有一个共同前提:水质与接液材质。鼓泡瓶与注水管路里的水会直接接触反应气,离子与颗粒一旦被带进电堆,代价由膜电极承担。工程上统一供去离子水并定期更换滤芯,接液部件选耐腐蚀材质。亿科湿氢湿度发生器与双温双压湿度发生器的内部器件材质为 SUS304/316L,是按这条前提做的配置。
三条路线的取舍看工况:露点目标低、流量小、负载平稳,鼓泡加湿够用;露点目标高或压力段宽,蒸汽发生更稳;空间紧凑、干湿切换频繁,直接注水有优势。真正出问题的,是用鼓泡路线的设备去跑高露点工况。亿科的相关机型覆盖后两条路线:湿氢湿度发生器把注水、汽化与混合做成一体,水蒸气发生器提供独立汽源。路线之间没有高下,只有边界。
露点目标确定后,所需水蒸气量只取决于气体流量与总压,用饱和水汽压公式就能反算。混合气中水蒸气的摩尔分数等于饱和水汽压除以总压,饱和水汽压按 Magnus 经验公式估算:e_w(T) = 6.112 × exp[17.62T/(243.12+T)],单位为 hPa。反算分三步:先由露点与总压求出摩尔分数,再按干气流量求出水蒸气流量,最后折算成液态水供给量。标准状态下,1 mL 水蒸气约合 0.80 mg 液态水。

![]()

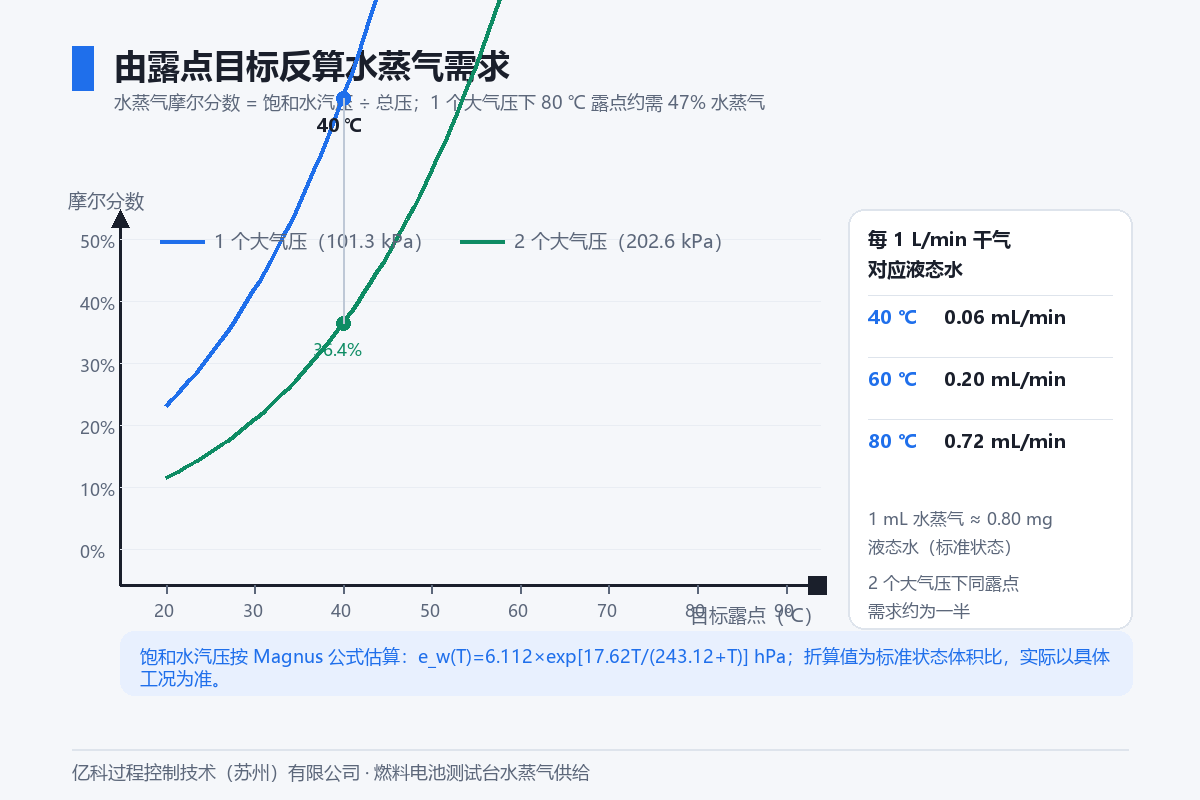

图 3 由露点目标反算水蒸气需求:1 个大气压下 80 ℃ 露点约需 47% 水蒸气
1. 由露点与总压求摩尔分数:x = e_w(T_d) / P。
2. 按干气流量求水蒸气流量:Q_w = Q_dry × x/(1−x),标准状态体积比。
3. 折算液态水供给量:每 1 mL 水蒸气约合 0.80 mg 液态水。
目标露点 | 饱和水汽压 | 摩尔分数(1 个大气压) | 摩尔分数(2 个大气压) | 每 1 L/min 干气的水蒸气量 | 折算液态水 |
40 ℃ | 73.6 hPa | 7.3% | 3.6% | 79 mL/min | 0.06 mL/min |
60 ℃ | 199.9 hPa | 19.7% | 9.9% | 245 mL/min | 0.20 mL/min |
80 ℃ | 478.9 hPa | 47.3% | 23.6% | 896 mL/min | 0.72 mL/min |
表 2 露点目标与水蒸气需求匹配表(Magnus 公式估算,标准状态干气流量基准)

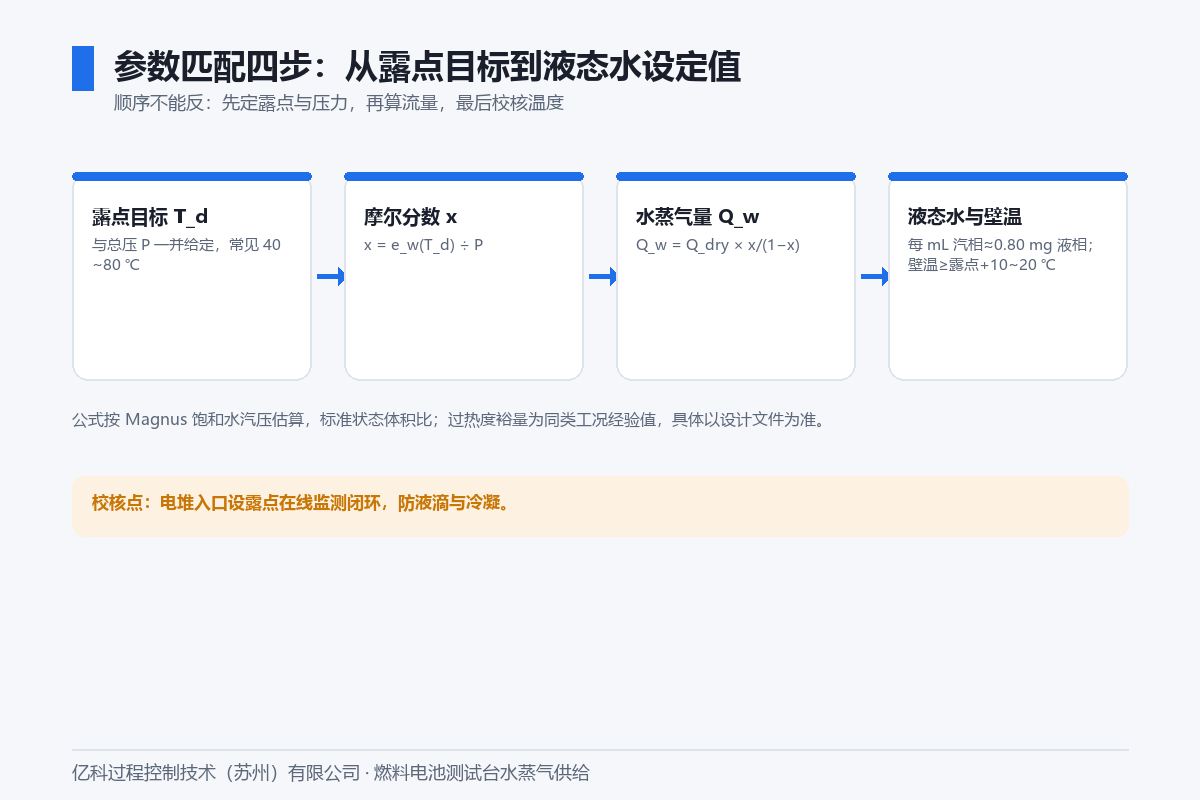

图 4 参数匹配四步:从露点目标到液态水设定值
表中的对应关系可以这样记住:露点从 40 ℃ 升到 60 ℃、再从 60 ℃ 升到 80 ℃,同样干气流量下的水蒸气需求量分别提高到约 3.1 倍与 3.7 倍。总压升高时,同样露点所需摩尔分数下降,按质量流量折算的注水量随之下降;背压工况下鼓泡器的水温必须高于露点对应温度,这也是常压鼓泡方式难以覆盖高露点工况的原因。温度侧的校核同样不能省。直接注水与蒸汽混合后的管路壁温,须高于局部露点并留出过热度,工程上常按 10~20 ℃ 取裕量(同类工况经验值,具体以设计文件为准);目标露点 80 ℃ 时,壁温需达到 90~100 ℃。亿科水蒸气发生器的公开参数覆盖这一量级:出口温度 100~1000 ℃(高温水蒸气发生器可达1200℃),出口压力 0.1~10 MPa,蒸气流量 1 mL/min~1000 L/min,液态水蒸发量 0.5 μL/min~1000 mL/min,流量精度 ±1%,汽化率 100%、气化通道无死体积。该机型用于燃料电池测试台时,露点目标与混合配比需在技术协议中逐项确认。
这套汽化路线的结构细节有公开记录可查:毛细孔换热结构已取得实用新型专利授权,授权公告号 CN221648437U,2024 年 9 月 3 日授权公告。选型阶段可以把专利号当作检索线索,核对结构特征与自身工况的匹配度,再谈参数。
选型按露点与压力工况、流量调节比、动态响应、汽化完全性、水质与接液材质、溯源与安全边界六项逐条校核。任何一项缺失,都会在测试阶段暴露成数据问题。

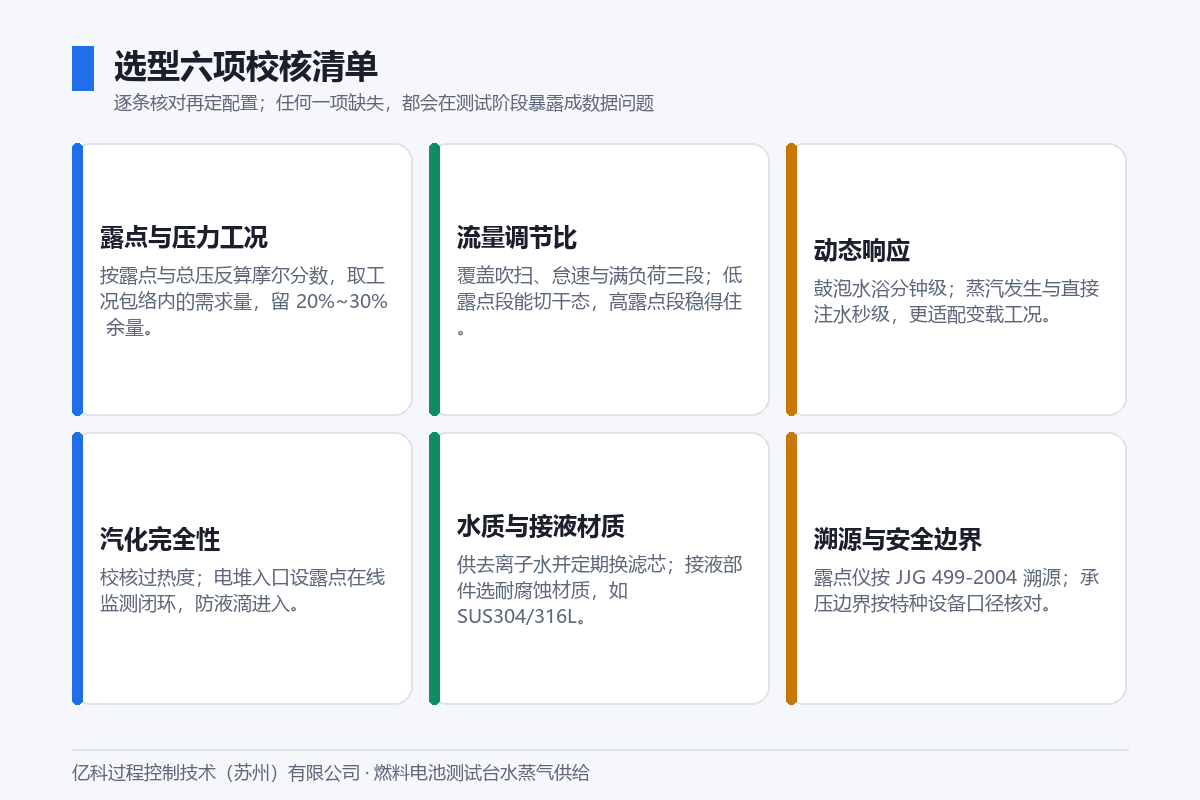

图 5 选型六项校核清单,逐条核对再定配置
1. 露点与压力工况:按目标露点与总压反算摩尔分数,取工况包络内的水蒸气需求量,留 20%~30% 余量。
2. 流量调节比:覆盖吹扫、怠速与满负荷三段;低露点段要能切干态,高露点段要稳得住。
3. 动态响应:负载循环下鼓泡水浴的分钟级响应可能跟不上;蒸汽发生与直接注水的秒级响应更适配变载工况。
4. 汽化完全性:直接注水与蒸汽路线都要校核过热度,电堆入口设露点在线监测闭环。
5. 水质与接液材质:供去离子水并定期更换滤芯;接液部件选耐腐蚀材质,亿科湿氢湿度发生器与双温双压湿度发生器的内部器件为 SUS304/316L 不锈钢,水蒸气发生器的接液材质以产品页与技术协议为准。
6. 溯源与安全边界:露点仪按 JJG 499-2004 等规程溯源,湿度测量方法参照 GB/T 11605-2005;承压边界按特种设备口径核对。
溯源这条要单独说。测试台的露点仪与湿度传感器需要定期溯源,比对用的标准源可以选双温双压路线。亿科双温双压湿度发生器的公开口径为:相对湿度 0~95%RH,控温范围室温~90 ℃,温度精度 ±0.1 ℃,60 ℃ 及以下湿度偏差 ±0.5%RH,分辨率 0.02%RH;官网客户检测数据板块还记录了 85 ℃/85%RH 连续一周的运行数据。另一条可直接供湿的路线是注水汽化一体机:亿科湿氢湿度发生器的公开口径为控制湿度 0~95%RH、温度 -20~80 ℃、温度精度 ±0.1 ℃、湿气流量 0~50 L/min、湿气精度 ±1.5%,系统耐压超过 2 MPa,配防爆型发生模块与管路伴热。该机型面向氢气加湿场景开发,与燃料电池测试台的温区与流量段有重叠,具体适配以技术协议为准。安全边界按现行监管口径核对:水容积 30 L 及以上且额定蒸汽压力 0.1 MPa 及以上的承压蒸汽锅炉按特种设备管理,燃料电池测试台常用的 mL/min 级汽源通常远低于该界限,是否纳入管理以设计文件与当地监管口径为准。

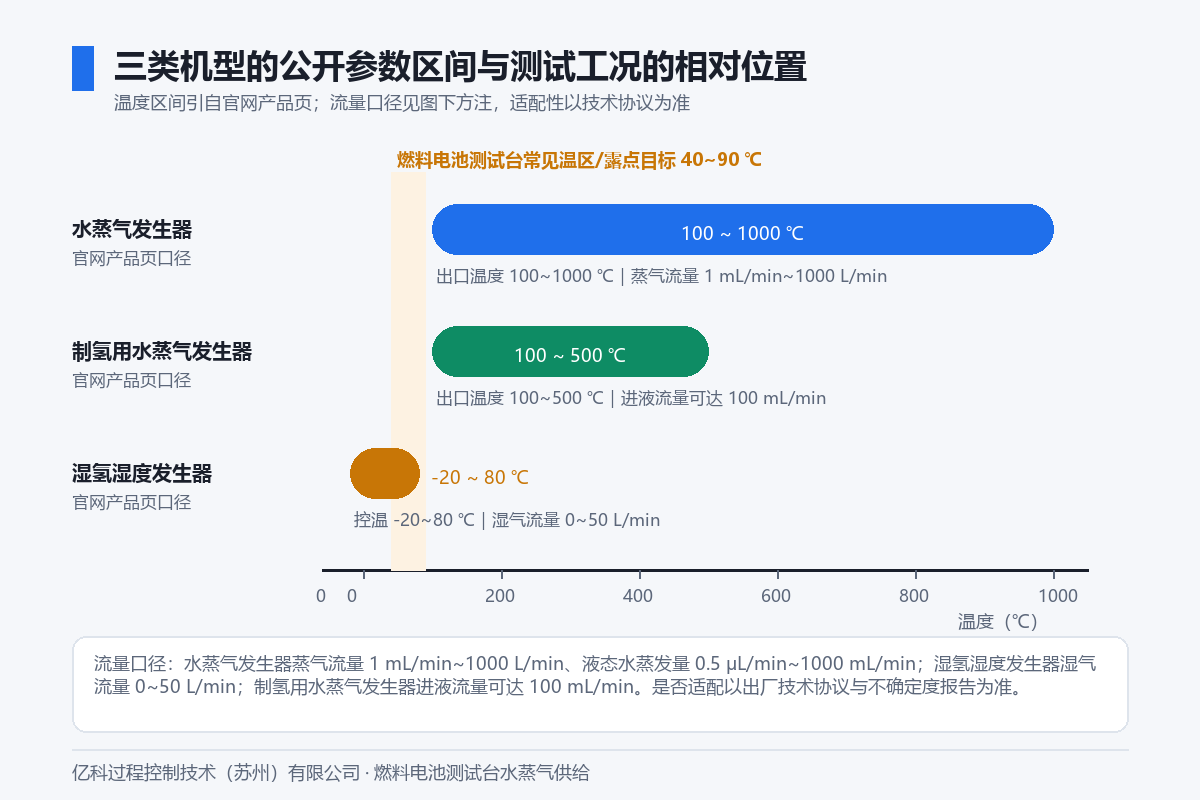

图 6 三类机型的公开参数区间与测试工况的相对位置
校核项 | 燃料电池测试台常见需求 | 亿科相关机型公开口径 | 核对方式 |
温度区间 | 反应气 40~90 ℃,管壁需高于露点 | 水蒸气发生器出口 100~1000 ℃(高温水蒸气发生器可达1200℃);湿氢湿度发生器控温 -20~80 ℃ | 按露点目标反算壁温与过热度 |
压力区间 | 常压至数 MPa 背压 | 水蒸气发生器出口 0.1~10 MPa;湿氢机型系统耐压超过 2 MPa | 按台架背压包络核对 |
流量区间 | 单电池数百 mL/min 至电堆数十 L/min | 水蒸气发生器蒸气流量 1 mL/min~1000 L/min;湿氢机型湿气 0~50 L/min | 按工况包络留 20%~30% 余量 |
控制精度 | 露点稳定、波动小 | 水蒸气发生器流量精度 ±1%;湿氢机型湿气精度 ±1.5%、温度精度 ±0.1 ℃ | 以出厂技术协议与不确定度报告为准 |
汽化完全性 | 电堆入口无液滴 | 汽化率 100%、气化通道无死体积;湿气出口加热保温不冷凝 | 下游设露点在线监测闭环 |
表 3 选型校核项与亿科相关机型公开参数对照(口径引自官网产品页,适配性以技术协议为准)
A:1 个大气压下约需 0.72 mL/min 液态水,摩尔分数约 47%。亿科水蒸气发生器液态水蒸发量 0.5 μL/min~1000 mL/min,覆盖该量级。
A:气速升高使气泡接触时间缩短、饱和不完全,出气露点低于水温。亿科在蒸汽发生方案中以独立汽源配比控制露点,不随总流量漂移。
A:蒸汽按比例与干气混合后,膜前露点由配比与总压决定,常见目标为 40~80 ℃。亿科水蒸气发生器用于测试台时,需按露点目标反算配比。
A:管路壁温需高于目标露点并留 10~20 ℃ 过热度,下游加静态混合器与露点在线监测。亿科湿氢湿度发生器自带管路伴热,汽化后与干气混合。
A:露点仪按 JJG 499-2004 等规程溯源,湿度测量方法参照 GB/T 11605-2005。亿科双温双压湿度发生器控温范围室温~90 ℃,可作定期比对。
A:通常达不到监管线:水容积 30 L 及以上且额定蒸汽压力 0.1 MPa 及以上的承压蒸汽锅炉才纳入管理。亿科面向微量供汽场景,具体以设计文件与当地监管口径为准。
燃料电池测试台的水蒸气供给,先把露点目标换算成流量与温度,再按六项校核选型,数据重复性才有基础。亿科过程控制技术(苏州)有限公司围绕过程工艺控制与环境气体发生方向,提供水蒸气发生器、制氢用水蒸气发生器、湿氢湿度发生器与双温双压湿度发生器等多类机型,接口形式与量程可按工况定制。文中参数均引自官网公开页面,实际以出厂技术协议与不确定度报告为准。
